Подробная характеристика чиллеров и фанкойлов

Подробная характеристика чиллеров и фанкойлов
Опубликовано: 18.09.2018

В местно-центральных системах кондиционирования в качестве местных кондиционеров доводчиков основное применение получили fan coil unit (сокращенно FCU - фанкойл). Основной задачей которого является охлаждение или нагрев рециркуляционного воздуха в помещении (т.е. обеспечение фильтрации,охлаждения/нагрева, и подачи воздуха в обслуживаемое помещение.

Согласно ГОСТ 22270-76 “Оборудование для кондиционирования воздуха, вентиляции и отопления. Термины и определения” FCU – доводчик, осуществляющий с помощью встроенного вентилятора рециркуляцию и подачу в помещение смеси внутреннего воздуха с наружным воздухом, предварительно прошедшим обработку в центральном кондиционере, а также нагрев и (или) охлаждение. Следовательно, данный аппарат относится к неавтономным местным кондиционерам.

Из перечисленных выше функций интуитивно понятен конструктив данного аппарата. Фанкойл включает в себя следующие основные элементы: корпус, ТО (вода – воздух), работающий на холодной/горячей воде или смесях гликолей, дренажный поддон, фильтр и вентиляционная группа (тангенсального или радиального типа) с двигателем, обеспечивающая циркуляцию воздуха и воздухозаборная решетка.

Для поддержания заданной температуры в помещении используется система мониторинга и управления фанкойлами.

ОБЛАСТИ ПРИМЕНЕНИЯ

В качестве объектов могут быть перечислены практически любые:

  • офисы;
  • банки;
  • гостиницы;
  • торгово-развлекательные центры;
  • рестораны;
  • спортивные сооружения;
  • промышленные объекты и другие объекты недвижимости.

ТИПЫ И КОНСТРУКЦИЯ ФАНКОЙЛОВ

В настоящее время большинство ОВК производителей выпускают фанкойлы в следующих исполнениях:

  • корпусные настенные (как внутренние блоки сплит-систем);
  • кассетные для установки в подшивном потолке;
  • корпусные и бескорпусные напольные канального типа для вертикального монтажа под окном;
  • корпусные и бескорпусные канального типа для горизонтального монтажа.

По величине располагаемого напора на сеть фанкойлы можно разделить на средненапорные и высоконапорные.

В ряду современных данных фанкойлы представлены в 2-х трубных и 4-х трубных версиях. Возможности для проектировщиков при создании центрально-местных систем ограничиваются только выбором производителя и удобством подбора того или иного типа фанкойла.

ПРЕИМУЩЕСТВА СИСТЕМЫ ЧИЛЛЕР-ФАНКОЙЛЫ

МАСШТАБИРУЕМОСТЬ

Согласно принципу работы системы «чиллер— фанкойл», количество фанкойлов в проекте ограничено только мощностью холодильного центра. Это важное преимущество. Возможна ситуация, когда полная мощность фанкойлов превышает мощность чиллера. При этом все доводчики не могут работать одновременно и в расчет вводится коэффициент неодновременности устройства.

Основной плюс при использовании системы чиллер-фанкойл это практически неограниченное расстояние от холодильной машины до конечного потребителя. Длина трассы не имеет ограничений и зависит исключительно от мощности насосных групп.

Использование free cooling в переходный период позволит существенно снизить затраты в сравнении с фреоновыми системами VRF.

КОМПАКТНОСТЬ

Благодаря особенностям схемы чиллер— фанкойл, фасад здания избавлен от множества наружных блоков.

СТОИМОСТЬ МОНТАЖА

Для соединения чиллера с фанкойлами используются обычные водопроводные трубы (стальные или полимерные). Система чиллер—фанкойл может вводиться в эксплуатацию поэтапно. Каждый потребитель может подключиться с существующей системе по мере ввода в эксплуатацию соответствующих помещений. Важно: монтаж чиллеров и фанкойлов обязательно подразумевает пробный запуск. В результате вероятные проблемы выявляются на этом этапе.

СЕРТИФИКАЦИЯ

Большинство производителей воздушного теплового оборудования, в том числе и FCU, стремятся получить сертификат международной организации Eurovent, производящей испытания оборудования в независимых лабораториях. Наличие сертификата подтверждает, что заявленные производителем технические характеристики теплообменного оборудования соответствуют результатам испытаний в лабораториях Eurovent при стандартных условиях.

FCU испытываются при стандартных условиях Eurovent:

  • Температура воздуха по сухому термометру +27С;
  • Температура воздуха по мокрому термометру +19С;
  • Температура воды на входе в FCU +7C;
  • Дельта температур воды в FCU =5C.
  • Для канальных FCU сертифицируются следующие характеристики:
  • При низкой, средней, высокой скорости вращения вентилятора.
  • Полная мощность.
  • Явная мощность.
  • Потери давления по воде.
  • Расход воздуха.
  • Располагаемое давление.
  • Потребляемая мощность вентилятора.
  • Звуковая мощность Дб(А) на входе и на выходе.

Обычно в каталогах приведены параметры при максимальных оборотах вентилятора при стандартных условиях Eurovent. Стандартные условия испытания Eurovent не соответствуют требуемым параметрам микроклимата, регламентируемым российскими нормами – поэтому мы ввиду плодотворного сотрудничества с YORK используем в работе их программное обеспечение (т.е. уменьшение температуры воздуха на входе приводит к уменьшению производительности и снижению осушающей способности).

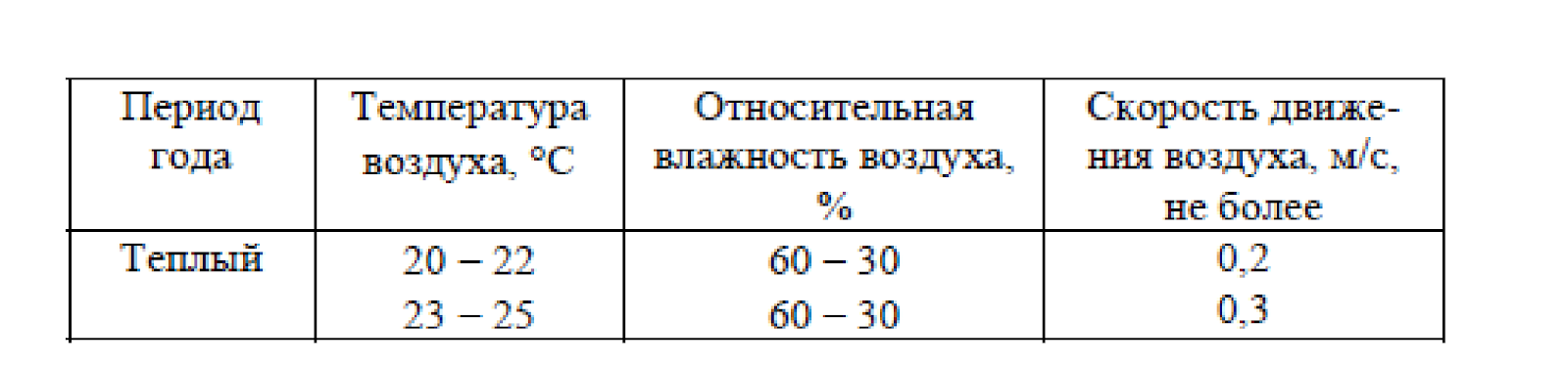

Рекомендуемые оптимальные параметры внутреннего воздуха – табл.1. Поэтому любые отклонения расчетных параметров от каталожных – потребуют корректировки расчетных характеристик фанкойла при заданных температурах в помещении.

В следующей статье мы поговорим о принципах подбора термостата для управления фанкойлами.



Для корректной работы чиллеров и фанкойлов требуется как минимум раз в квартал проводить сервисное обслуживание.
