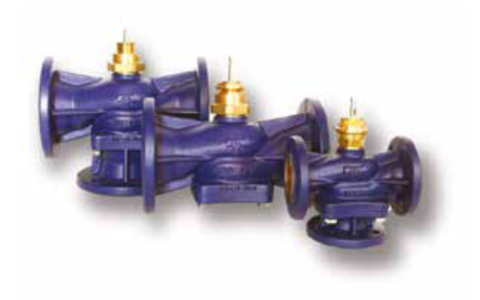

Johnson Controls VG9000 PN6

Семейство клапанов Johnson Controls VG9000 PN6, предназначенных для регулирования расхода воды и пара низкого давления по управляющим сигналам контроллера в системах отопления, вентиляции и кондиционирования воздуха.

Артикул: VG94A5S1K

Наличие: Есть в наличии

Описание

Фланцевые регулирующие клапаны Johnson Controls VG9000 PN6

Клапаны совместимы с электроприводами: VA-7700 (клапаны типоразмеров DN15-50), VA7810 (клапаны типоразмеров DN15-65), VA1000 (клапаны типоразмеров DN65-100).

Характеристики

- Корпус из высокопрочного чугуна.
- Коэффициент расхода Kvs=0,63-160.
- 2-ходовые клапаны PDTO (нормально закрытые) и 3-ходовые смесительные клапаны.
- Температура теплоносителя от 2 до 140 градусов Цельсия.
- Фланцы DIN.

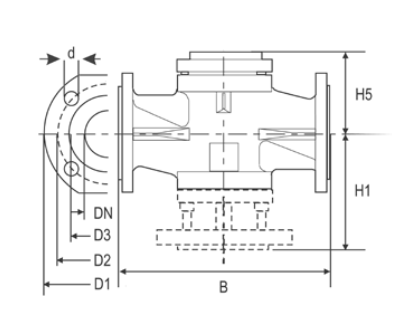

Размеры в мм

	PN6
	B	Dl	D2	D3	d	H1	Holes
DN15	130	80	55	38	11	65	4
DN20	140	90	65	48	11	70	4
DN25	150	100	75	58	11	75	4
DN32	180	120	90	69	14	90	4
DN40	180	130	100	78	14	90	4
DN50	200	140	110	88	14	100	4
DN65	240	160	130	108	14	120	4
DN80	260	190	150	124	19	130	4
DN100	300	210	170	144	19	150	4

Клапаны

Код заказа	Размер	Kvs	Δp макс.
Код заказа	Размер	Kvs	RA-3000-732x 3000 N	VA1420-GGA-1 2000 N (пружина открывает)	VA1220-GGA-1 2000 N (пружина закрывает)	VA1125-GGA-1 2500 N	VA-77xx-820x 500 N	VA78xx-xxx-12 1000 N
2-х ходовой, нормально закрытый (нажать чтоб открыть)
VG94A5S1K	DN15	0.63	---	---	---	---	600	600
VG94A4S1K		1.0
VG94A3S1K		1.6
VG94A2S1K		2.5
VG94A1S1K		4.0
VG94B1S1K	DN20	6.3
VG94C1S1K	DN25	10					590	600
VG94E2S1K	DN32	16					360	600
VG94E1S1K	DN40	25					190	480
VG94F1S1K	DN50	40					100	290
VG94G1S1K	DN65	63		470	470	620	---	150
VG94H1S1K	DN80	100	510	300	300	400		---
VG94J1S1K	DN100	160	320	180	180	240		---

Код заказа	Размер	Kvs	Δp макс.
Код заказа	Размер	Kvs	RA-3000-732x 3000 N	VA1420-GGA-1 2000 N (пружина на основной канал)	VA1220-GGA-1 2000 N (пружина на смешивание	VA1125-GGA-1 2500 N	VA-77xx-820x 500 N	VA78xx-xxx-12 1000 N
3-х ходовой, смешивающий
VG98A5S1K	DN15	0.63	---	---	---	---	600	600
VG98A4S1K		1.0
VG98A3S1K		1.6
VG98A2S1K		2.5
VG98A1S1K		4.0
VG98B1S1K	DN20	6.3
VG98C1S1K	DN25	10					490	600
VG98E2S1K	DN32	16					280	600
VG98E1S1K	DN40	25					130	440
VG98F1S1K	DN50	40					60	260
VG98G1S1K	DN65	63		470	470	620	---	130
VG98H1S1K	DN80	100	510	300	300	400		---
VG98J1S1K	DN100	160	320	180	180	240		---

Приводы

Код	Питание	Исполнение		Возвр. пруж.	Усилие	Управление	Ручное управление	Дополнительно
VA-7150-8201	24 В AC	IP40	---		500 Нм	3- поз.	---	---
VA-7150-8203	230 В АС
VA-7152-8201	24 В AC					0…10 VDC
VA-7700-8201	24 В AC	IP54				3- поз.
VA-7700-8203	230 В АС
VA-7740-8201	24 В AC						Механическое
VA-7740-8203	230 В АС
VA-7706-8201	24 В AC					0…10 VDC	Электрическое	обрат. связь 0..10VDC
VA-7746-8201							Электрическое и механическое
VA1125-GGA-1	24 В AC	IP66			2500 Нм	0(2)..10VDC 0(4)..20 мА 3-поз. On/Off	да	0...10 VDC, 2.5 kΩ минимальная нагрузка
VA1220-GGA-1			закрывает/смешение		2000 Нм
VA1420-GGA-1			открывает/осн. канал
VA7810-ADA-12	230 В АС	IP54	---		1000 Нм	On/Off или 3-поз.	да	---
VA7810-ADC-12								2 доп. переключателя
VA7810-AGA-12	24 В AC							---
VA7810-AGC-12								2 доп. переключателя
VA7810-AGH-12								2 кОм потенциометр обрат. связи
VA7810-GGA-12						0(2)..10VDC 0(4)..20 мА 3-поз. On/Off		0(2)..10 VDC
VA7810-GGC-12								0(2)..10 VDC и 2 доп. перекл.
VA7820-GGA-12			закрывает/смешение					0(2)..10 VDC
VA7820-GGC-12								0(2)..10 VDC и 2 доп. перекл.
VA7830-GGA-12			открывает/осн. канал					0(2)..10 VDC
VA7830-GGC-12								0(2)..10 VDC и 2 доп. перекл.
RA-3000-7326			---		3000 Нм	3-поз. и 0..10VDC	---	---
RA-3000-7327	230 В АС
