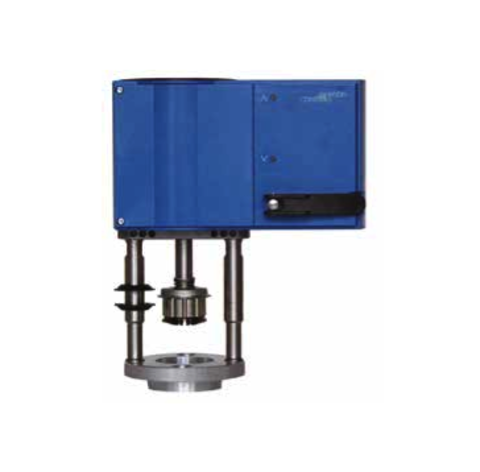

Johnson Controls VA1125‑GGA‑1 представляет собой мощный линейный электрический привод без возвратной пружины. Применяется с клапанами серий VG8000/VG9000 для HVAC- и промышленных систем.
Привод VA1125‑GGA‑1 входит в серию VA1000/VA1125 Linear Electric Valve Actuators от Johnson Controls. Это non-spring return привод с номинальным усилием 2500 N и ходом штока 49 мм. Он работает от 24 VAC или DC, потребляя порядка 20.5 VA, и обладает степенью защиты IP66, что обеспечивает эксплуатацию в агрессивных промышленных условиях .
Устройство поддерживает режимы ON/OFF, Floating и Proportional, configurable via DIP-переключатели на корпусе. Встроена автоматическая инициализация self-adjusting stroke calibration, а при первом включении привод автоматически сопрягается с клапаном: стержень выдвигается до упора, затем возвращается, и далее реагирует на заданный управляющий сигнал.
Также привод оснащён механическим ручным приводом и модульной конструкцией - можно добавить аксессуары: дополнительные вспомогательные переключатели, потенциометр обратной связи, или сменный модуль питания: например, на 230 VAC.
Привод стандартно используется с фланцевыми клапанами серий VG8000, VG8300, VG9000 DN 15-150. Время полного хода составляет от 98 до 294 сек в зависимости от настройки 2/4/6 sec/mm .
| Производитель | Johnson Controls, США |
| Серия | VA1000 (VA1125) Linear Electric Valve Actuators |
| Модель | VA1125‑GGA‑1 |
| Усилие | 2500 N |
| Ход штока | 49 мм |
| Время полного хода | 98…294 сек (2/4/6 sec/mm установка DIP) |
| Питание | 24 VAC или DC |
| Потребление энергии | ~20.5 VA |
| Сигнальные режимы | ON/OFF, Floating, Proportional (настраивается DIP) |
| Обратная связь | Voltage feedback |
| Монтаж | Фланец VG8000/VG9000 серии |
| Класс защиты | IP66 |
| Регулировка хода | Автоинициализация при первом включении |
| Механическое управление | Ручной привод (crank handle) |
| Дополнительные модули | Aux switches, feedback potentiometer, extension kit |
| Масса | ~4.3 кг |
|
Модуль 230 VAC |
|
|
Модуль 100 VAC |
|
|
Потенциометр обратной связи 2 кОм |
|
|
2 вспомогательных переключателя SPDT |
|
|
Устройство деления диапазона перемещения (только для приводов с пропорциональным управлением) |
|
|
Дополнительный комплект для эксплуатации при температурах от 140 до 200 °С |
- Усилие 2500 N при шаге 49 мм - самый мощный привод серии VA1000.
- Модульный дизайн: на месте можно сменить модуль питания, добавить возможности.
- Поддержка режимов Proportional, Floating, ON/OFF - гибкость управления.
- IP66 защита позволяет монтаж в жёсткой среде (влага, пыль).
- Автоинициализация: автоматическая калибровка хода при первом включении.
- Ручное управление через crank handle при отсутствии питания.
- Подходит для использования с сериями клапанов VG8000, VG8300, VG9000.
Электрический привод VA1125‑GGA‑1 от Johnson Controls без возвратной пружины предназначен для использования с фланцевыми клапанами серий VG9000 и VG8000. Он обеспечивает усилие 2500 N и поддерживает управление ON/OFF, floating и proportional, автокалибруется, оснащён ручным приводом и установлен в корпусе с защитой IP66.
