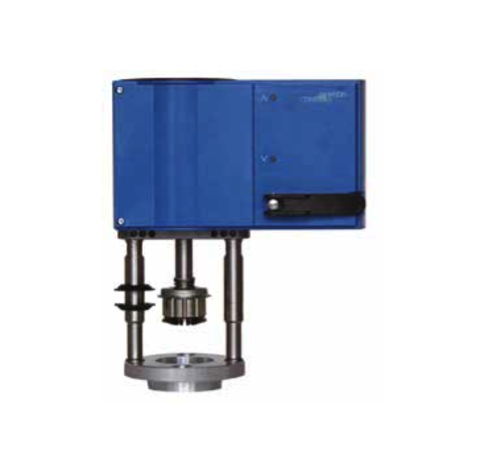

Johnson Controls VA1000-M100N
Модуль 230 VAC
Категория: Запасные части и аксессуары ОВК
230V MODULE
Трехпозиционные и пропорциональные приводы
Приводы серии VA1000 предназначены для установки на клапаны систем отопления, вентиляции и кондиционирования воздуха.Они имеют модульную конструкцию, благодаря чему соответствие типа управляющего сигнала требованиям достигается установкой блока с соответствующей функцией непосредственно на объекте.
Характеристики
- - Напряжение питания 24 VAC и 230 VAC.
- - Трехпозиционное и пропорциональное регулирование.
- - Ручное управление.
- - Автоматический захват штока.
- - Крепление привода к клапану с помощью одной круглой гайки.
- - Автокалибровка, автоматическая подстройка хода штока и калибровка давления при крайних положениях штока.
- - Класс защиты корпуса IP66.
- - Выбор характеристики регулирования.
- - Выбор времени хода штока.
- - 2 вспомогательных выключателя, потенциометр обратной связи и устройство деления диапазона перемещения.
|
Код заказа
|
Приводы на 24 В
|
Потребляемая мощность
|
Класс защиты корпуса
|
Ход штока
|
H1
|
|
VA1125-GGA-1
|
2500 Н; Без возвратной пружины
|
20,5 В·А
|
IP66
|
49 мм
|
60 мм
|
|
VA1220-GGA-1
|
2000 Н; возвратная пружина втягивает шток
|
17 ВА
|
IP66
|
49 мм
|
73 мм
|
|
VA1420-GGA-1
|
2000 Н; возвратная пружина выдвигает шток
|
17 ВА
|
IP66
|
49 мм
|
73 мм |
Принадлежности, устанавливаемые по месту
|
VA1000-M230N
|
Модуль 230 VAC
|
|
VA1000-M100N
|
Модуль 100 VAC
|
|
VA1000-P2
|
Потенциометр обратной связи 2 кОм
|
|
VA1000-S2
|
2 вспомогательных переключателя SPDT
|
|
VA1000-SRU
|
Устройство деления диапазона перемещения (только для приводов с пропорциональным управлением)
|
|
VA1000-EP
|
Дополнительный комплект для эксплуатации при температурах от 140 до 200 °С
|
Описание Johnson Controls VA1000-M100N.pdf
