Johnson Controls VG98J1S1K

DN100 Kvs 160
Категория: Клапаны и приводы
VG98 100/160 MIX PN6

Артикул: VG98J1S1K

Наличие: Есть в наличии

Описание

Johnson Controls VG98J1S1K

DN100 Kvs 160
Категория: Клапаны и приводы
VG98 100/160 MIX PN6

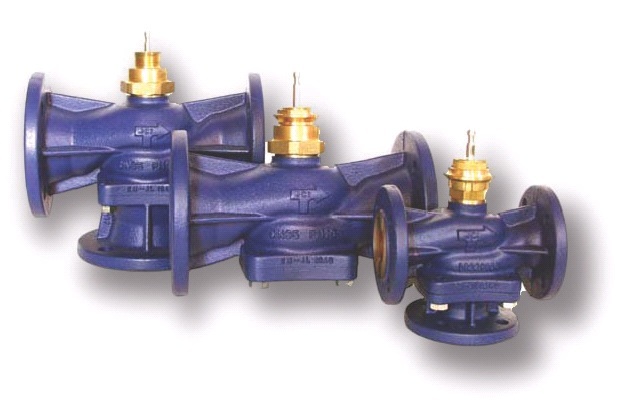

Серия фланцевых клапанов, предназначенных для регулирования расхода воды и пара низкого давления по управляющим сигналам контроллера в системах вентиляции, кондиционирования воздуха и отопления.

Характеристики

- Корпус из высокопрочного чугуна.
- Коэффициент расхода Kvs=0,63-160.
- 2-ходовые клапаны PDTO (нормально закрытые) и 3-ходовые смесительные клапаны.
- Температура теплоносителя от 2 до 140 градусов Цельсия °С.
- Фланцы DIN.

Обзоры клапанов

Код заказа	Размер	Kvs	Δp макс.
Код заказа	Размер	Kvs	RA-3000-732x 3000 N	VA1420-GGA-1 2000 N (пружина открывает)	VA1220-GGA-1 2000 N (пружина закрывает)	VA1125-GGA-1 2500 N	VA-77xx-820x 500 N	VA78xx-xxx-12 1000 N
2-х ходовой, нормально закрытый (нажать чтоб открыть)
VG94A5S1K	DN15	0.63	---	---	---	---	600	600
VG94A4S1K		1.0
VG94A3S1K		1.6
VG94A2S1K		2.5
VG94A1S1K		4.0
VG94B1S1K	DN20	6.3
VG94C1S1K	DN25	10					590	600
VG94E2S1K	DN32	16					360	600
VG94E1S1K	DN40	25					190	480
VG94F1S1K	DN50	40					100	290
VG94G1S1K	DN65	63		470	470	620	---	150
VG94H1S1K	DN80	100	510	300	300	400		---
VG94J1S1K	DN100	160	320	180	180	240		---

Код заказа	Размер	Kvs	Δp макс.
Код заказа	Размер	Kvs	RA-3000-732x 3000 N	VA1420-GGA-1 2000 N (пружина на основной канал)	VA1220-GGA-1 2000 N (пружина на смешивание	VA1125-GGA-1 2500 N	VA-77xx-820x 500 N	VA78xx-xxx-12 1000 N
3-х ходовой, смешивающий
VG98A5S1K	DN15	0.63	---	---	---	---	600	600
VG98A4S1K		1.0
VG98A3S1K		1.6
VG98A2S1K		2.5
VG98A1S1K		4.0
VG98B1S1K	DN20	6.3
VG98C1S1K	DN25	10					490	600
VG98E2S1K	DN32	16					280	600
VG98E1S1K	DN40	25					130	440
VG98F1S1K	DN50	40					60	260
VG98G1S1K	DN65	63		470	470	620	---	130
VG98H1S1K	DN80	100	510	300	300	400		---
VG98J1S1K	DN100	160	320	180	180	240		---
