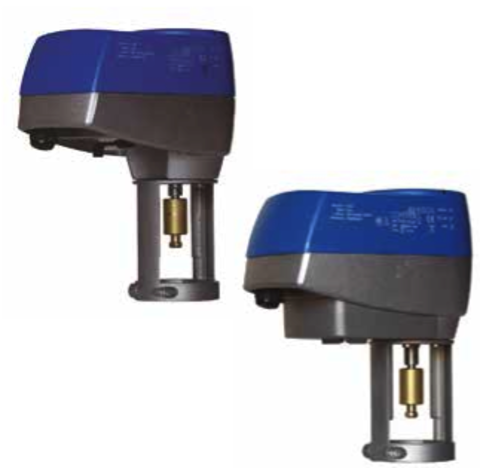

Приводы Johnson Controls серии VA7810 обеспечивают трехпозиционное или пропорциональное регулирование клапанов систем отопления, вентиляции и кондиционирования воздуха; номинальное усилие составляет 1000 Н. Приводы всех моделей имеют ручное управление; ход штока составляет от 7 до 25 мм. Приводы с пропорциональным регулированием имеют функцию автокалибровки.
Трехпозиционные и пропорциональные приводы
Таблица подбора приводов для клапанов Johnson Controls
Приводы Johnson Controls VA-78х0 предназначены для установки на резьбовые клапаны производства Johnson Controls серий VG7000 и VGS800, а также фланцевые клапаны VG9000, VG8000 и VG8300. Все клапаны должны быть подобраны в соответствии с максимальным давлением в закрытом состоянии, указанным в спецификации. Приводы и клапаны могут быть заказаны как по отдельности, так и в виде собранного на заводе комплекта "клапан/привод".
|
Код заказа |
Напряжение Способ питания регулирования |
Усилие |
Ход штока |
Полное время хода штока |
Класс защиты корпуса |
Потребляемая мощность |
Действие возвратной пружины |
|
|
230 VAC |
Двухпозиционное (ON/OFF) или трехпозиционное |
1000 Н |
25 мм |
150 с |
IP 54 |
8 VA |
— |
|
|
24 VAC |
3VA |
|||||||
|
Двухпозиционное (ONN/OFF), трехпозиционное или пропорциональное |
150 с (возможен выбор 75 с) |
6VA |
||||||
