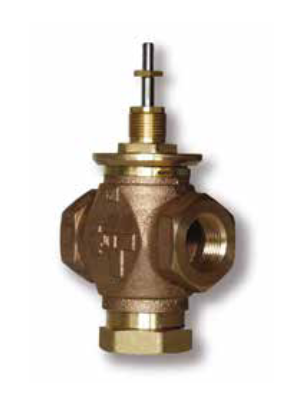

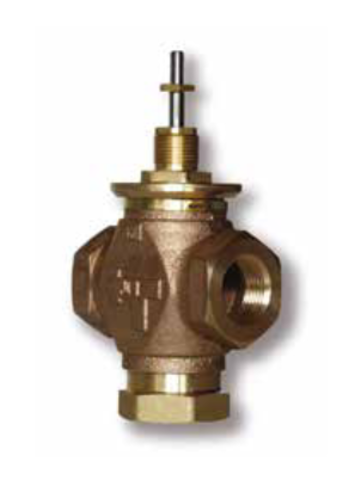

Резьбовые регулирующие клапаны Johnson Controls VG7000
В семейством входят нормальные 2-ходовые открытые клапаны типа PDTC, 2-ходовые нормально закрытые клапаны типа PDTO и 3-ходовые смесительные клапаны. Клапаны совместимы как с электрическими, так и с пневматическими приводами. Приводу могут монтироваться на клапане на заводе-изготовителе или непосредственно на объекте.
Характеристики
- - Корпус из бронзы; 2-ходовые нормально открытые клапаны PDTC и PDTO, 3-ходовые смесительные клапаны.
- - Клапаны совместимы с широким ассортиментом электроприводов.
- - Каждый клапан проходит испытания на герметичность.
- - В клапанах устанавливается стандартное уплотнение Johnson Controls с П-образным профилем.
- - Широкий выбор параметров и принадлежностей клапанов.
- - Конструкция клапана со стандартным колпаком и штоком.
- - Учтечка при закрытом клапане: - для клапана с латунным штоком: 0,01% от максимального расхода (класс герметичности IV по EN60534-4); - для клапана со штоком из нержавеющей стали: 0,05% от максимального расхода.
- - Расходная характеристика: пропорциональная - для 2-ходовых клапанов; линейная - для 3-ходовых клапанов (в соответствии с EN600534).
- - Диапазон регулирования: 25:1 при Kvs=0,25-1; 100:1 при Kvs=1,6-40 (в соответствии с EN60534-2-4).
- - Максимальный рабочий перепад давления на клапане: 240 кПа для клапанов типоразмеров DN15 и DN32; 200 кПа для клапанов типоразмеров DN40 и DN50.
- - Параметры теплоносителя для клапанов с латунным штоком: - приводы V-3801 и VA-731x: вода с температурой от 2 до 120 градусов Цельсия/насыщенный пар под давлением 100 кПа; остальные приводы - вода с температурой от 2 до 140 градусов Цельсия/насыщенный пар под давлением 260 кПа; - для калапанов со штоком из нержавеющей стали: вода с температурой от 2 до 170 градусов Цельсия/насыщенный пар под давлением 690 кПа.
Размеры в мм
| | G | L | H | H1 |
| DN15 | 1 1/8 | 80 | 55 | 65 |
| DN20 | 1 1/4 | 90 | 55 | 65 |
| DN25 | 1 1/2 | 110 | 55 | 66 |
| DN32 | 2 | 120 | 55 | 67 |
| DN40 | 2 1/3 | 130 | 60 | 72 |
| DN50 | 2 3/4 | 150 | 65 | 77 |
| Body Size | A | B |
| 2-way PDTC | 2-way PDTO | 3-way |
| DN15 | 76 | 21 | 39 | 46 |
| DN20 | 81 | 24 | 41 | 54 |
| DN25 | 104 | 29 | 44 | 65 |
| DN32 | 119 | 34 | 51 | 70 |
| DN40 | 130 | 55 | 70 | 85 |
| DN50 | 150 | 53 | 72 | 95 |
