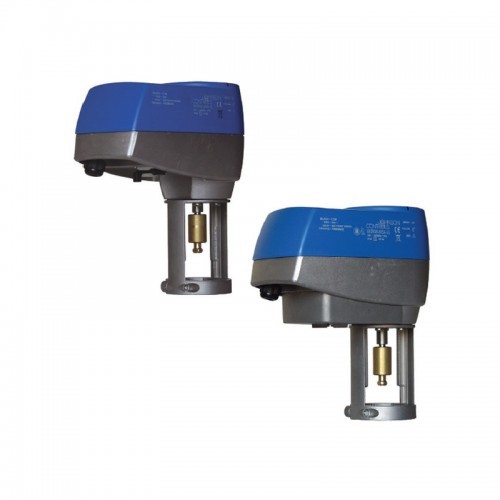

Johnson Controls VA7810-GGA-11 представляет собой пропорциональный электрический привод линейки VA7800 без возвратной пружины. Используется для точного управления клапанами York серии VG7000 с сигналами 0(2)…10 VDC или 4…20 mA.
Модель VA7810‑GGA‑11 входит в серию VA7800 - линейных электрических приводов компании Johnson Controls, предназначенных для HVAC-систем. Этот non‑spring return привод обеспечивает максимальное усилие 800 N ~180 lb и ход штока до 25 мм. Он полностью поддерживает пропорциональное управление — сигнал 0(2)…10 VDC или 4…20 mA, с обратной связью по напряжению 0…10 VDC.
Привод оснащён встроенной автокалибровкой, которая обеспечивает быстрое и точное программирование без специального оборудования. Включает функцию ручного управления (manual override): позволяет переместить шток с помощью шестигранного ключа при отсутствии питания.
Устройство имеет корпус IP54 - защищённый от пыли и брызг воды, с уникальным swing‑gate креплением, позволяющим боковой монтаж и экономию монтажа пространства над клапаном. LED‑индикатор статус отображает состояние работы и ошибки. Также предусмотрены поле для подключения вспомогательных переключателей и потенциометра обратной связи.
Поставляется с 1.5 м кабелем, работает от 24 VAC, потребляет около 6 VA. Возможны режимы: proportional, floating или On/Off, настраиваемые DIP‑переключателями на корпусе.
| Производитель | Johnson Controls, США |
| Серия | VA7800 Series Electric Valve Actuators |
| Модель | VA7810‑GGA‑11 |
| Тип | Электропривод без возвратной пружины (Non-Spring Return) |
| Управляющий сигнал | 0(2)…10 VDC или 4…20 mA (пропорциональный) |
| Обратная связь | 0…10 VDC |
| Максимальное усилие | 800 N (≈180 lb) |
| Ход штока | До 25 мм |
| Питание | 24 VAC ±20% / 50–60 Гц |
| Потребляемая мощность | ~6 VA |
| Класс защиты корпуса | IP54 (пыле- и влагозащищённый) |
| Температура окружающей среды | От –30 °C до +60 °C |
| Влажность | 5…95% RH (без конденсации) |
| Монтаж | Swing-gate (боковой или вертикальный) |
| Режимы управления | Пропорциональный, плавающий, On/Off (настраивается) |
| Индикация | LED-индикатор состояния |
| Кабель подключения | 1,5 м, встроенный |
| Ручное управление | Да (с помощью шестигранника) |
| Время перемещения | ~60 с на полный ход (в зависимости от нагрузки) |
| Вес | ~1,5 кг |
|
Код заказа |
Напряжение Способ питания регулирования |
Усилие |
Ход штока |
Полное время хода штока |
Класс защиты корпуса |
Потребляемая мощность |
|
|
230 VAC |
Двухпозиционное (ON/OFF) или трехпозиционное |
1000 Н |
25 мм |
150 с |
IP 54 |
8 VA |
|
|
24 VAC |
3VA |
||||||
|
VA-7810-GGA-11 |
Двухпозиционное (ONN/OFF), трехпозиционное или пропорциональное |
150 с (возможен выбор 75 с) |
6VA |
||||
- Усилие 180 lb ≈800 N при ходе до 25 мм
- Поддержка пропорционального управления: 0(2)…10 VDC или 4…20 mA signal + voltage feedback
- Автоматическая калибровка обеспечивает быстрое ввод в строй
- Ручное управление с помощью ключа - стандартный элемент
- IP54 корпус, swing-gate монтаж - устойчив к внешним условиям и удобен в монтаже
- LED‑индикатор отображает статус и ошибки
- Гибкие режимы управления: proportional, floating или On/Off через DIP-переключатели
- Встроенный кабель длиной 1.5 м, стандартный коннектор
Серия приводов VA7810‑HGx‑2 (включая VA7810‑GGA‑11) обеспечивает пропорциональное управление клапанами HVAC‑систем с сохранением положения при отключении питания, управляемое электронным контроллером.
