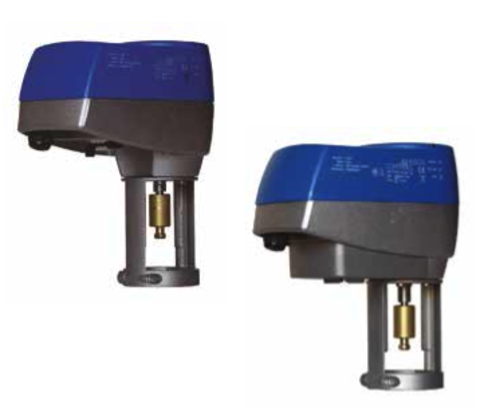

Приводы Johnson Controls серии VA78 обеспечивают трехпозиционное или пропорциональное регулирование клапанов систем отопления, вентиляции и кондиционирования воздуха; номинальное усилие составляет 1000 Н. Приводы всех моделей имеют ручное управление; ход штока составляет от 7 до 25 мм. Приводы с пропорциональным регулированием имеют функцию автокалибровки.
Трехпозиционные и пропорциональные приводы
Таблица подбора приводов для клапанов Johnson Controls
Приводы VA-78х0 предназначены для установки на резьбовые клапаны производства Johnson Controls серий VG7000 и VGS800, а также фланцевые клапаны VG9000, VG8000 и VG8300. Все клапаны должны быть подобраны
в соответствии с максимальным давлением в закрытом состоянии, указанным в спецификации. Приводы и клапаны могут быть заказаны как по отдельности, так и в виде собранного на заводе комплекта "клапан/ привод".
|
Код заказа |
Напряжение питания (50/60 Гц) |
Способ регулирования |
Усилие |
Ход штока |
Полное время хода штока |
Класс защиты корпуса |
Потребляемая мощность |
Действие возвратной пружины |
Принадлежности, устанавливаемые на заводе |
|
VA7820-GGA-xx |
24 VAC |
Двухпозиционное (ОИ/ОРР), трехпозиционное или пропорциональное |
1000 Н |
25 мм |
150 с (возможен выбор 75 с) |
IP54 |
11 ВА |
Шток втягивается |
... |
|
VA7820-GGC-xx |
2 вспом. выключателя |
||||||||
|
VA7830-GGA-xx |
Шток выдвигается |
... |
|||||||
|
VA7830-GGC-xx |
2 вспом. выключателя |
