Johnson Controls VG9000 PN10

Семейство клапанов Johnson Controls VG9000 PN10, предназначенных для регулирования расхода воды и пара низкого давления по управляющим сигналам контроллера в системах отопления, вентиляции и кондиционирования воздуха.
Артикул: VG94A5S1L
Наличие: Есть в наличии
17064.75 17064.75 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

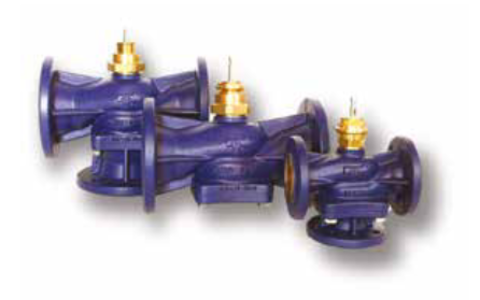

Фланцевые регулирующие клапаны Johnson Controls VG9000 PN10

Клапаны совместимы с электроприводами: VA-7700 (клапаны типоразмеров DN15-50), VA7810 (клапаны типоразмеров DN15-65), VA1000 (клапаны типоразмеров DN65-100).

Смотрите также фланцевые регулирующие клапаны Johnson Controls VG9000 PN6.

Характеристики

  • - Корпус из высокопрочного чугуна.
  • - Коэффициент расхода Kvs=0,63-160.
  • - 2-ходовые клапаны PDTO (нормально закрытые) и 3-ходовые смесительные клапаны.
  • - Температура теплоносителя от 2 до 140 градусов Цельсия.
  • - Фланцы DIN.



Размеры в мм





PN10





B

Dl

D2

D3

d

HI

Holes

DN15

130

95

65

46

14

65

4

DN20

150

105

75

56

14

75

4

DN25

160

115

85

65

14

80

4

DN32

180

140

100

76

19

90

4

DN40

200

150

110

84

19

100

4

DN50

230

165

125

99

19

115

4

DN65

290

185

145

118

19

145

4

DN80

310

200

160

132

19

155

8

DN100

350

220

180

156

19

175

8



Клапаны

Код заказа

Размер

Kvs

 Δp макс.

RA-3000-732x
3000 N

VA1x20-GGA-1
2000 N

VA1125-GGA-1
2500 N

VA-77xx-820x
500 N

VA78xx-xxx-12
1000 N

 2-х ходовой, нормально закрытый (нажать чтоб открыть)

VG94A5S1L

DN15

0.63

---

---

---

600

600

VG94A4S1L

1.0

VG94A3S1L

1.6

VG94A2S1L

2.5

VG94A1S1L

4.0

VG94B1S1L

DN20

6.3

VG94C1S1L

DN25

10

590

600

VG94E2S1L

DN32

16

360

VG94E1S1L

DN40

25

190

480

VG94F1S1L

DN50

40

100

290

VG94G1S1L

DN65

63

470

620

---

150

VG94H1S1L

DN80

100

510

300

400

---

VG94J1S1L

DN100

160

320

180

240

 3-х ходовой, смешивающий

VG98A5S1L

DN15

0.63

---

---

---

600

600

VG98A4S1L

1.0

VG98A3S1L

1.6

VG98A2S1L

2.5

VG98A1S1L

4.0

VG98B1S1L

DN20

6.3

VG98C1S1L

DN25

10

490

600

VG98E2S1L

DN32

16

280

VG98E1S1L

DN40

25

130

440

VG98F1S1L

DN50

40

60

260

VG98G1S1L

DN65

63

470

620

---

130

VG98H1S1L

DN80

100

510

300

400

---

VG98J1S1L

DN100

160

320

180

240



Приводы

Код

Питание

Исполнение

Возвр. пруж.

Усилие

Управление

Ручное управление

Дополнительно

VA-7150-8201

24 В AC

IP40

---

500 Нм

3- поз.

---

---

VA-7150-8203

230 В АС

VA-7152-8201

24 В AC

0…10 VDC

VA-7700-8201

24 В AC

IP54

3- поз.

VA-7700-8203

230 В АС

VA-7740-8201

24 В AC

Механическое

VA-7740-8203

230 В АС

VA-7706-8201

24 В AC

0…10 VDC

Электрическое

обрат. связь 0..10VDC

VA-7746-8201

Электрическое и механическое

VA1125-GGA-1

24 В AC

IP66

2500 Нм

0(2)..10VDC
0(4)..20
мА
3-
поз.
On/Off

да

0...10 VDC,
2.5 kΩ минимальная нагрузка

VA1220-GGA-1

Spr. ret. retracts

2000 Нм

VA1420-GGA-1

Spr. ret. extends

VA7810-ADA-12

230 В АС

IP54

---

1000 Нм

On/Off или 3-поз.

да

---

VA7810-ADC-12



2 доп. переключателя

VA7810-AGA-12

24 В AC

---

VA7810-AGC-12

2 доп. переключателя

VA7810-AGH-12

2 кОм потенциометр обрат. связи

VA7810-GGA-12

0(2)..10VDC
0(4)..20
мА
3-
поз.
On/Off

0(2)..10 VDC

VA7810-GGC-12

0(2)..10 VDC и 2 доп. перекл.

VA7820-GGA-12

шток
втягивается

0(2)..10 VDC

VA7820-GGC-12

0(2)..10 VDC и 2 доп. перекл.

VA7830-GGA-12

шток
вытягивается

0(2)..10 VDC

VA7830-GGC-12

0(2)..10 VDC и 2 доп. перекл.

RA-3000-7326

---

3000 Нм

3-поз. и 0..10VDC

---

---

RA-3000-7327

230 В АС
