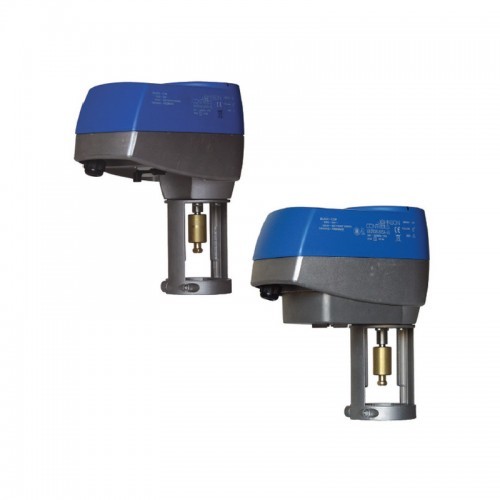

Johnson Controls VA7830‑GGA‑12 представляет собой пропорциональный электропривод с возвратной пружиной. Применяется с клапанами серий VG8000/VG9000 и VG7000 для HVAC‑систем.
24 VAC, двухпозиционный (ON/OFF), трехпозиционный или пропорциональный. 1000Н
Категория: Клапаны и приводы
PROPORTIONAL 24VAC
Трехпозиционные и пропорциональные приводы
Приводы VA-78х0 с возвратной пружиной и без неё с усилием 1000 Н обеспечивают трехпозиционное или пропорциональное управление клапанами систем вентиляции, кондиционирования воздуха и отопления. Приводы всех моделей имеют ручное управление, а ход штока составляет от 7 до 25 мм. Приводы с пропорциональным управлением оснащены функцией автокалибровки.
Приводы VA-78х0 предназначены для установки на резьбовые клапаны производства Johnson Controls серий VG7000 и VGS800, а также фланцевые клапаны VG9000, VG8000 и VG8300. Все клапаны должны быть подобраны
в соответствии с максимальным давлением в закрытом состоянии, указанным в спецификации. Приводы и клапаны могут быть заказаны как по отдельности, так и в виде собранного на заводе комплекта "клапан/ привод".
| Производитель | Johnson Controls, США |
| Серия | VA78x0 Spring Return Electric Valve Actuators |
| Модель | A7830‑GGA‑12 |
| Усилие | 800 N (≈180 lb) |
| Ход штока | ≤ 25 мм |
| Скорость полного хода | 75…150 с (выбор скорости через DIP‑переключатели) |
| Питание | 24 VAC (50/60 Hz) |
| Потребление энергии | ≈ 11 VA |
| Управляющий сигнал | 0(2)…10 VDC или 0(4)…20 mA |
| Обратная связь | Voltage feedback (0…10 V) |
| Встроенные функции | Auto‑calibration, manual override, fail‑position |
| Контактная схема | Proportional / Floating / On‑Off |
| Корпус | Литой алюминий, IP54 |
| Индикация | LED‑статус + stroke position indicator |
| Крепление | Swing‑gate для VG8000/VG9000 |
| Стандартные клапаны | VG8000, VG9000, VGS8000, VG7000 |
| Код заказа | Действие возвратной пружины | Принадлежности, устанавливаемые на заводе |
| VA7820-GGA-11 | Шток втягивается | --- |
| VA7820-GGA-12 | Шток втягивается | --- |
| VA7820-GGC-11 | Шток втягивается | 2 вспом. выключателя |
| VA7820-GGC-12 | Шток втягивается | 2 вспом. выключателя |
| VA7830-GGA-11 | Шток выдвигается | --- |
| VA7830-GGA-12 | Шток выдвигается | --- |
| VA7830-GGC-11 | Шток выдвигается | 2 вспом. выключателя |
| VA7830-GGC-12 | Шток выдвигается | 2 вспом. выключателя |
- Привод с обратной возвратной пружиной - stem extends при потере питания.
- Настраиваемый режим: Proportional, Floating или ON/OFF.
- Auto-calibration после установки или ручного управления.
- Ручной привод для обслуживания без питания.
- Fail-position: заданное положение при сбое управляющего сигнала.
- IP54 корпус, снабжён LED-индикацией и индикатором хода.
- Swing‑gate крепление обеспечивает быструю и надёжную установку.
Серия приводов VA7820‑HGx‑2 и VA7830‑HGx‑2 — это spring‑return электроприводы, обеспечивающие надёжное пропорциональное управление клапанами HVAC‑систем. Приводы VA7830‑HGx‑2 при потере питания автоматически возвращают шток в полностью выдвинутое положение.
