24 VAC, двухпозиционный (ON/OFF), трехпозиционный или пропорциональный. 1000Н
24 VAC, двухпозиционный (ON/OFF), трехпозиционный или пропорциональный. 1000Н
Категория: Клапаны и приводы
PROPORTIONAL 24VAC SR
Трехпозиционные и пропорциональные приводы

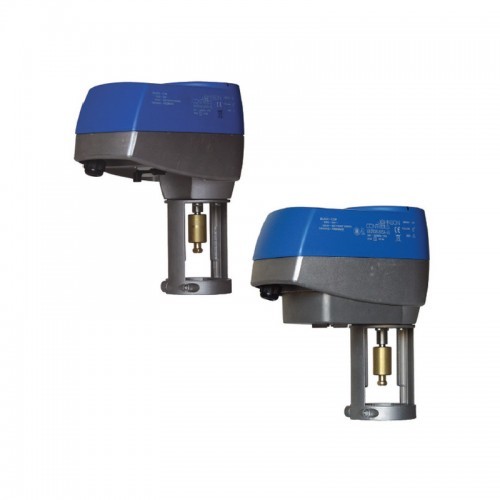

Приводы VA-78х0 с возвратной пружиной и без неё с усилием 1000 Н обеспечивают трехпозиционное или пропорциональное управление клапанами систем вентиляции, кондиционирования воздуха и отопления. Приводы всех моделей имеют ручное управление, а ход штока составляет от 7 до 25 мм. Приводы с пропорциональным управлением оснащены функцией автокалибровки.
Приводы VA-78х0 предназначены для установки на резьбовые клапаны производства Johnson Controls серий VG7000 и VGS800, а также фланцевые клапаны VG9000, VG8000 и VG8300. Все клапаны должны быть подобраны
в соответствии с максимальным давлением в закрытом состоянии, указанным в спецификации. Приводы и клапаны могут быть заказаны как по отдельности, так и в виде собранного на заводе комплекта "клапан/ привод".
| Напряжение питания (50/60 Гц) | 24 VAC |
| Способ регулирования | Двухпозиционное (ОИ/ОРР), трехпозиционное или пропорциональное |
| Усилие | 1000 Н |
| Ход штока | 25 мм |
| Полное время хода штока | 150 с (возможен выбор 75 с) |
| Класс защиты корпуса | IP54 |
| Потребляемая мощность | 11 ВА |
| Код заказа | Действие возвратной пружины | Принадлежности, устанавливаемые на заводе |
| VA7820-GGA-11 | Шток втягивается | --- |
| VA7820-GGA-12 | Шток втягивается | --- |
| VA7820-GGC-11 | Шток втягивается | 2 вспом. выключателя |
| VA7820-GGC-12 | Шток втягивается | 2 вспом. выключателя |
| VA7830-GGA-11 | Шток выдвигается | --- |
| VA7830-GGA-12 | Шток выдвигается | --- |
| VA7830-GGC-11 | Шток выдвигается | 2 вспом. выключателя |
| VA7830-GGC-12 | Шток выдвигается | 2 вспом. выключателя |
