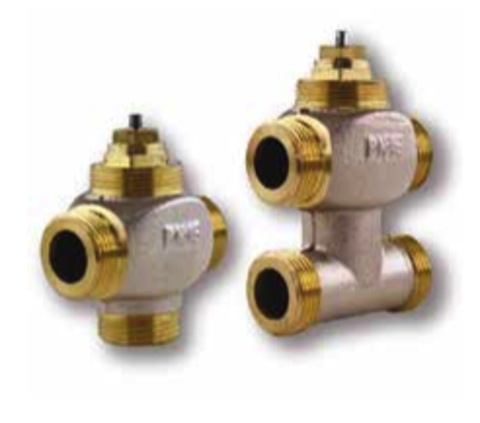

Johnson Controls V5000

Семейство клапанов Johnson Controls V5000 предназначено для регулирования расхода воды или пара по управляющим сигналам контроллера.
Артикул: V5210ZC
Наличие: Есть в наличии
3219.26 3219.26 руб
добавить к сравнению перейти к сравнению
  • Описание

Клапаны оконечных устройств Johnson Controls V5000

Таблица подбора приводов для клапанов Johnson Controls

Совместимы со следующими приводами:

  • - термоэлектрические двухпозиционные (ON/OFF) приводы VA-707x;
  • - термоэлектрические приводы VA-709x с управляющим сигналом 0–10 В;
  • - трехпозиционные и пропорциональные приводы VA-748x



Характеристики

  • - Корпус из кованной латуни, шток и пружина из нержавеющей стали.
  • - Коэффициент расхода Kvs=0,16–5.
  • - 2-ходовые клапаны PDTC (нормально открытые), 3-ходовые смесительные и 3-ходовые перепускные клапаны, 3-ходовые смесительные и 3-ходовые перепускные клапаны с байпасным каналом.
  • - Температура теплоносителя от 2 до 120 °С.
  • - Подключение с помощью резьбовых BSPP (британская трубная цилиндрическая резьба) или обжимных фитингов.
  • - Пропорциональная расходная характеристика.
  • - Диапазон регулирования 50:1.





Размеры в мм

Типоразмер

Присоединительный размер

A

B

C

D

2-ходовой (нормально открытый) клапан

DN10

½ “

60

27.5

15.5

DN15

¾ “

65

33.7

DN20

1 “

3-ходовой смесительный / перепускной клапан

DN10

½ “

60

27

15.2

30

DN15

¾ “

DN20

1"

3-ходовой смесительный / перепускной клапан с байпасным каналом

DN10

½ “

60

27

15.2

40

DN15

¾ “

DN20

1"

50



Клапаны

Код заказа

Фитинги*

Размер

Kvs (основной
 порт)

Kvs
(Байпас)

Δp макс.
(kPa)

Соединение

2-х ходовой



V5210ZC

0378133010

DN10

0.16

---

400

Нар. резьба

V5210BC

0.4

Нар. резьба

V5290BC

в комплекте

обжим. фитинги

V5210CC

0378133010

0.63

Нар. резьба

V5290CC

в комплекте

обжим. фитинги

V5210DC

0378133010

1

Нар. резьба

V5290DC

в комплекте

обжим. фитинги

V5210EC

0378133010

1.6

Нар. резьба

V5290EC

в комплекте

обжим. фитинги

V5210JC

0378145015

DN15

2.5

110

Нар. резьба

V5210KC

3.5

Нар. резьба

V5210MC

0378145020

DN20

4.5

Нар. резьба

3-х ходовой смесительный/разделительный



V5810BC

0378133010

DN10

0.4

0.3

120

Нар. резьба

V5810CC

0.63

0.4

Нар. резьба

V5810DC

1

0.63

Нар. резьба

V5810EC

1.6

1

Нар. резьба

V5810JC

0378145015

DN15

2.5

1.6

150

Нар. резьба

V5810KC

4

2.5

Нар. резьба

V5810MC

0378145020

DN20

5

3.5

110

Нар. резьба

3-х ходовой смесительный/разделительный с байпасным каналом



V5510BC

0378133010

DN10

0.4

0.3

180

Нар. резьба

V5590BC

в комплекте

обжим. фитинги

V5510CC

0378133010

0.63

0.4

Нар. резьба

V5590CC

в комплекте

обжим. фитинги

V5510DC

0378133010

1

0.63

Нар. резьба

V5590DC

в комплекте

обжим. фитинги

V5510EC

0378133010

1.6

1

Нар. резьба

V5590EC

в комплекте

обжим. фитинги

V5510JC

0378145015

DN15

2.5

1.6

150

Нар. резьба

V5510KC

4

2.5

Нар. резьба

V5510MC

0378145020

DN20

5

3.5

110

Нар. резьба

* = доступны резьбовые фитинги

DN10: 0378133010

* = доступны обжимные фитинги

DN15: 0378145015

DN20: 0378145020



Приводы

Код

Питание

Управление

Параметры

VA-7078-21

24 В AC/DC

2-поз. или ШИМ

Нормально закрыт

VA-7078-23

230 В АС

VA-7077-21

24 В AC/DC

Нормально открыт

VA-7077-23

230 В АС

VA-7480-0001

24 В AC

3-поз.

скорость 13 с/мм

VA-7481-0001

скорость 8 с/мм

VA-7480-0003

230 В АС

скорость 13 с/мм

VA-7481-0003

скорость 8 с/мм

VA-7482-2001

24 В AC/DC

0...10 VDC

--

VA-7098-21

24 В AC

0...10 VDC

Нормально закрыт

VA-7097-21

Нормально открыт
