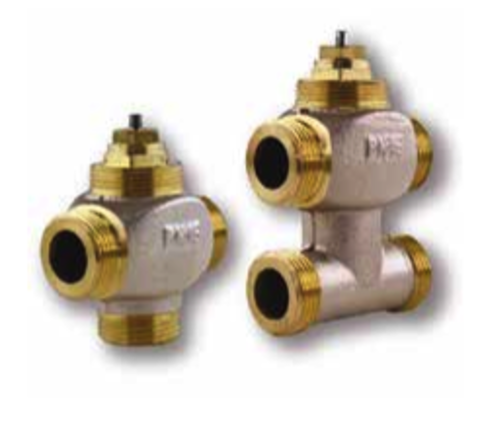

Johnson Controls V5590EC

DN10, обжимные фитинги
Категория: Клапаны и приводы
VALVE 2W DN10 KV1,6 CF

Артикул: V5590EC

Наличие: Есть в наличии

Описание

Johnson Controls V5590EC

Таблица подбора приводов для клапанов Johnson Controls

DN10, обжимные фитинги
Категория: Клапаны и приводы
VALVE 2W DN10 KV1,6 CF

Семейство клапанов, предназначенных для регулирования расхода
воды и пара по управляющим сигналам контроллера.
Клапаны совместимы со следующими приводами:

- Термоэлектрические двухпозиционные (ON/OFF) приводы VA704x.
- Термоэлектрические приводы VA-706х с управляющим сигналом
0-10 VDC.
- Трёхпозиционные и пропорциональные приводы VA-747х.

Характеристики

- Корпус из кованной латуни, шток и пружина из нержавеющей стали.
- Коэффициент расхода Kvs=0,16–5.
- 2-ходовые клапаны PDTC (нормально открытые), 3-ходовые смесительные и 3-ходовые перепускные клапаны, 3-ходовые смесительные и 3-ходовые перепускные клапаны с байпасным каналом.
- Температура теплоносителя от 2 до 120 °С.
- Подключение с помощью резьбовых BSPP (британская трубная цилиндрическая резьба) или обжимных фитингов.
- Пропорциональная расходная характеристика.
- Диапазон регулирования 50:1.

Обзоры клапанов

Код заказа	Фитинги*	Размер	Kvs (основной порт)	Kvs (Байпас)	Δp макс. (kPa)	Соединение
2-х ходовой
V5210ZC	0378133010	DN10	0.16	---	400	Нар. резьба
V5210BC	0378133010		0.4			Нар. резьба
V5290BC	в комплекте		0.4			обжим. фитинги
V5210CC	0378133010		0.63			Нар. резьба
V5290CC	в комплекте		0.63			обжим. фитинги
V5210DC	0378133010		1			Нар. резьба
V5290DC	в комплекте		1			обжим. фитинги
V5210EC	0378133010		1.6			Нар. резьба
V5290EC	в комплекте		1.6			обжим. фитинги
V5210JC	0378145015	DN15	2.5		110	Нар. резьба
V5210KC	0378145015	DN15	3.5			Нар. резьба
V5210MC	0378145020	DN20	4.5			Нар. резьба
3-х ходовой смесительный/разделительный
V5810BC	0378133010	DN10	0.4	0.3	120	Нар. резьба
V5810CC			0.63	0.4		Нар. резьба
V5810DC			1	0.63		Нар. резьба
V5810EC			1.6	1		Нар. резьба
V5810JC	0378145015	DN15	2.5	1.6	150	Нар. резьба
V5810KC	0378145015	DN15	4	2.5	150	Нар. резьба
V5810MC	0378145020	DN20	5	3.5	110	Нар. резьба
3-х ходовой смесительный/разделительный с байпасным каналом
V5510BC	0378133010	DN10	0.4	0.3	180	Нар. резьба
V5590BC	в комплекте		0.4	0.3		обжим. фитинги
V5510CC	0378133010		0.63	0.4		Нар. резьба
V5590CC	в комплекте		0.63	0.4		обжим. фитинги
V5510DC	0378133010		1	0.63		Нар. резьба
V5590DC	в комплекте		1	0.63		обжим. фитинги
V5510EC	0378133010		1.6	1		Нар. резьба
V5590EC	в комплекте		1.6	1		обжим. фитинги
V5510JC	0378145015	DN15	2.5	1.6	150	Нар. резьба
V5510KC	0378145015	DN15	4	2.5	150	Нар. резьба
V5510MC	0378145020	DN20	5	3.5	110	Нар. резьба

Примечания:
* х=1: Резьбовые фитинги (BSPP)
х=9: Обжимные фитинги
** Комплект обжимных фитингов для типоразмеров DN15 и DN20
DN15: 0378145015
DN20: 0378145020

Описание Johnson Controls V5590EC.pdf
