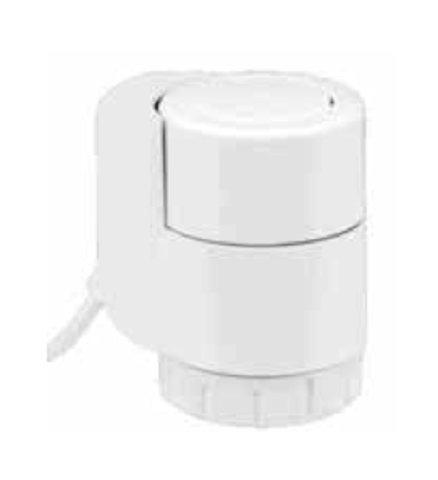

Приводы Johnson Controls серии VA-707х для клапанов оконечных устройств обеспечивают двухпозиционное (ON/OFF) и ШИМ-регулирование, и предназначены для работы в системах отопления, вентиляции и кондиционирования воздуха.
Двухпозиционные приводы (ON/OFF)
Таблица подбора приводов для клапанов Johnson Controls
Компактная конструкция приводов удобна при монтаже в ограниченном пространстве, например, при установке на фэнкойлы.
Приводы серии VA-707x совместимы со всеми клапанами оконечных устройств Johnson Controls: VG6000, V5000 и VP1000 (см. соответствующие технические описания).
|
|

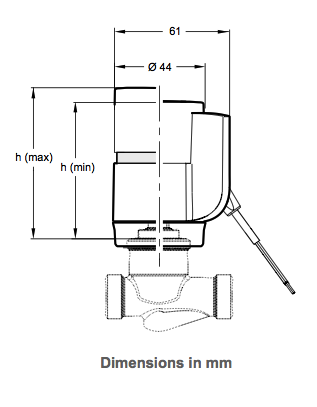

h (макс.) |
h (мин.) |
|
Нормально закрыт |
66 |
59 |
|
Нормально открыт |
64 |
59 |
|
_Код заказа_ |
Напряжение питания |
Способ регулирования |
Усилие |
Ход штока |
Заводская настройка |
Установочная резьба |
Класс защиты корпуса |
Упаковка |
Потребляемая мощность |
||
|
Номин. |
Пусковая |
||||||||||
|
24 VAC/VDC |
Двухпозиц. (ON/OFF) или ШИМ |
125 Н |
4,5 мм |
Нормально закрыт (при подаче питания шток втягивается); кабель длиной 2 м |
M28x1.5 |
IP54 |
Индивидуальная упаковка в картонную коробку |
3 Вт |
Не более 6 Вт (220 мА) |
||
|
M30x1.5 |
|||||||||||
|
230 VAC |
M28x1.5 |
2.5 Вт |
Не более 36 Вт (150 мА) |
||||||||
|
M30x1.5 |
|||||||||||
|
24 VAC/VDC |
Нормально закрыт(при подаче питания шток втягивается); кабель не включен, может быть заказан отдельно |
M30x1.5 |
Общая упаковка (по 50 шт.) |
3 Вт |
Не более 6 Вт (220 мА) |
||||||
|
230 VAC |
M30x1.5 |
2.5 Вт |
Не более 36 Вт (150 мА) |
||||||||
|
24 VAC/VDC |
Нормально открыт (при подаче питания |
M28x1.5 |
Индивидуальная упаковка в картонную коробку |
3 Вт |
Не более 6 Вт (220 мА) |
||||||
|
M30x1.5 |
|||||||||||
|
230 VAC |
M28x1.5 |
2.5 Вт |
Не более 36 Вт (150 мА) |
||||||||
|
M30x1.5 |
|||||||||||
|
24 VAC/VDC |
Нормально открыт (при подаче питания шток выдвигается); кабель не включен, может быть заказан отдельно |
M30x1.5 |
Общая упаковка (по 50 шт.) |
3 Вт |
Не более 6 Вт (220 мА) |
||||||
