Пропорциональные приводы
Таблица подбора приводов для клапанов Johnson Controls
Компактная конструкция приводов удобна при монтаже в ограниченном пространстве, например, при установке на фэнкойлы.

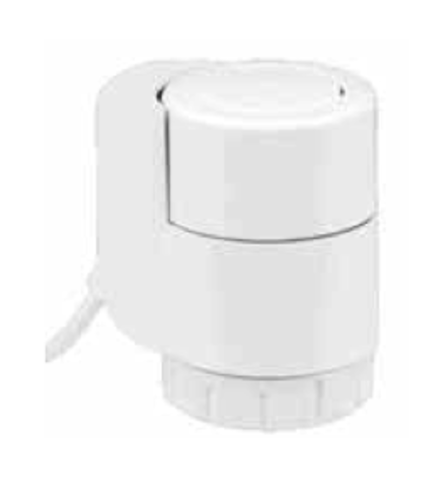

Приводы серии VA-709x совместимы со всеми клапанами оконечных устройств Johnson Controls: VG6000, V5000 и VP1000 (см. соответствующие технические описания).
Благодаря инновационной конструкции крепления приводы серии VA-709x могут устанавливаться практически на любые клапаны оконечных устройств, представленные на рынке.
|
| h (max) | h (min) |
| Нормально закрыт | 66 | 59 |
| Нормально открыт | 64 | 59 |
| Артикул_(код _заказа) | Напряжение питания | Способ регулирования | Усилие | Ход штока | Заводская настройка | Установочная резьба | Класс защиты корпуса | Упаковка | Потребляемая мощность | |
| Номинал | Пусковая | |||||||||
| 24 VAC | 0...10 В | 125 Н | 4.5 мм | Нормально открыт | M28X1.5 | IP54 | Индивидуальная упаковка в картонную коробку | 2 Вт | 250 мА | |
| Нормально закрыт | ||||||||||
| Нормально открыт | M30X1.5 | |||||||||
| Нормально закрыт | ||||||||||
| Код заказа | Описание | Упаковка |
| 0550390001 | Байонетный коннектор МЗО х 1,5 со стандартной и укороченной вставкой | Индивидуальная упаковка в пластиковый пакет |
| 0550390101 | Байонетный коннектор М28 х 1,5 со стандартной и укороченной вставкой | |
| 0550390201 | Байонетный коннектор МЗО х 1 со стандартной и укороченной вставкой |
