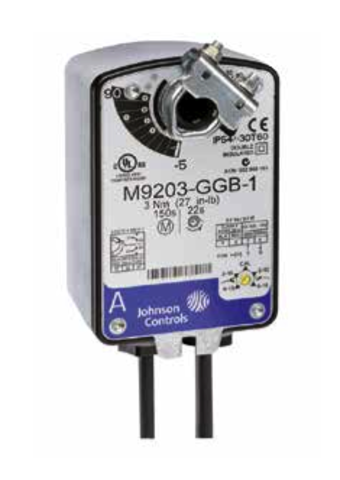

Johnson Controls M9203

Name: Johnson Controls M9203
SKU: M9203-AGA-1

Электрические приводы Johnson Controls серии M9203 с возвратной пружиной монтируются непосредственно на заслонку. Они не требуют наличия рычажного механизма и устанавливаются на валы круглого или квадратного сечения с помощью стандартного крепления, входящего в комплект поставки.

Артикул: M9203-AGA-1

Наличие: Есть в наличии

Описание

Приводы с возвратной пружиной Johnson Controls M9203

3 Н*м

Привод Johnson Controls серии M9203 обеспечивает крутящий момент 3 Н·м. Встроенный вспомогательный линейный выключатель в моделях M9203-xxB-1(Z) сигнализирует о достижении крайнего положения, а также может использоваться для ограничения угла поворота.

Угол поворота составляет 95°. Градуированная шкала (от -5° до 90°) и индикатор положения обеспечивают наглядность отображения поворота. При сбое электропитания механическая система с возвратной пружиной создает на заслонке номинальный крутящий момент, возвращая клапан в исходное положение.

Варианты приводов серии М9208:

- двухпозиционное (ON/OFF) регулирование, электропитание 24 V AC/DC или 100–240 VAC;
- двухпозиционное (ON/OFF) и трехпозиционное регулирование, электропитание 24 V;
- пропорциональное регулирование, электропитание 24 V AC/DC, управляющий сигнал 0 (2)–10 В/0 (4)–20 мА.

Характеристики

- Номинальный крутящий момент 3 Н·м.
- Непосредственная установка на заслонку.
- Двухсторонний монтаж.
- Электронный датчик останова.
- Двойная изоляция.
- Бесщеточный электродвигатель постоянного тока с микропроцессорным управлением (в моделях -AGx и -GGx).
- Внешний переключатель режимов (в моделях -AGx и -GGx).
- Кабели с цветовой индикацией и нумерацией жил.
- Дополнительный встроенный вспомогательный выключатель.
- Ручное управление (в приводах с пропорциональным регулированием).
- Производство в соответствии со стандартом ISO 9001.

Код заказа
Johnson_Controls	Joventa	Описание
M9203-AGA-1	DBF1.03	3 Nm	Привод с усилием 3 Нм, электропитание 24 V AC/DC, трехпозиционное и двухпозиционное (ON/OFF)регулирование, время перемещения 150 с
M9203-AGB-1	DBF1.03S	3 Nm	Привод с усилием 3 Нм, электропитание 24 V AC/DC, трехпозиционное и двухпозиционное (ON/OFF)регулирование, время перемещения 150 с, 1 вспомогательный выключатель
M9203-AGA-1Z	DBF1.03Z	3 Nm	Привод с усилием 3 Нм, электропитание 24 V AC/DC, трехпозиционное и двухпозиционное (ON/OFF)регулирование, время перемещения 90 с
M9203-AGB-1Z	DBF1.03SZ	3 Nm	Привод с усилием 3 Нм, электропитание 24 V AC/DC, трехпозиционное и двухпозиционное (ON/OFF)регулирование, время перемещения 90 с, 1 вспомогательный выключатель
M9203-BGA-1	DAF1.03	3 Nm	Привод с усилием 3 Нм, электропитание 24 V AC/DC, двухпозиционное (ON/OFF)регулирование, время перемещения 60 с
M9203-BGB-1	DAF1.03S	3 Nm	Привод с усилием 3 Нм, электропитание 24 V AC/DC, двухпозиционное (ON/OFF)регулирование, время перемещения 60 с, 1 вспомогательный выключатель
M9203-BUA-1	DAF2.03	3 Nm	Привод с усилием 3 Нм, электропитание 100-240 V AC/DC, двухпозиционное (ON/OFF)регулирование, время перемещения 60 с
M9203-BUB-1	DAF2.03S	3 Nm	Привод с усилием 3 Нм, электропитание 100-240 V AC/DC, двухпозиционное (ON/OFF)регулирование, время перемещения 60 с, 1 вспомогательный выключатель
M9203-BUA-1Z	DAF2.03Z	3 Nm	Привод с усилием 3 Нм, электропитание 100-240 V AC/DC, двухпозиционное (ON/OFF)регулирование, время перемещения 27 с
M9203-BUB-1Z	DAF2.03SZ	3 Nm	Привод с усилием 3 Нм, электропитание 100-240 V AC/DC, двухпозиционное (ON/OFF)регулирование, время перемещения 27 с, 1 вспомогательный выключатель
M9203-GGA-1	DMF1.03	3 Nm	Привод с усилием 3 Нм, электропитание 24 V AC/DC, пропорциональное регулирование, время перемещения 150 с
M9203-GGB-1	DMF1.03S	3 Nm	Привод с усилием 3 Нм, электропитание 24 V AC/DC, пропорциональное регулирование, время перемещения 150 с, 1 вспомогательный выключатель
M9203-GGA-1Z	DMF1.03Z	3 Nm	Привод с усилием 3 Нм, электропитание 24 V AC/DC, пропорциональное регулирование, время перемещения 90 с
M9203-GGB-1Z	DMF1.03SZ	3 Nm	Привод с усилием 3 Нм, электропитание 24 V AC/DC, пропорциональное регулирование, время перемещения 90 с, 1 вспомогательный выключатель
