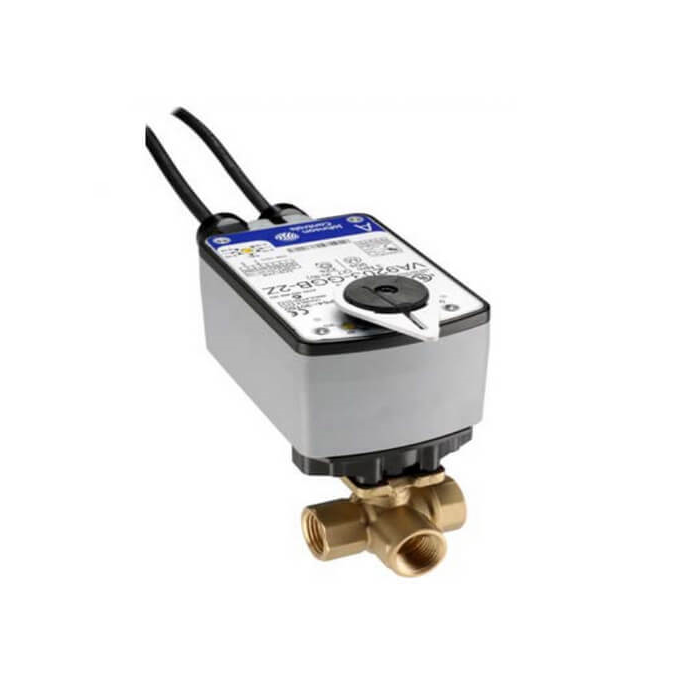

Johnson Controls BMF1.08S

Категория: Запасные части и аксессуары ОВК
VA9208-GGC-JV ACT

Артикул: BMF1.08S

Наличие: Есть в наличии

Описание

Johnson Controls BMF1.08S

Категория: Запасные части и аксессуары ОВК
VA9208-GGC-JV ACT

8 Н*м, двухпозиционные (ON/OFF), трехпозиционные и пропорциональные приводы

Два встроенных вспомогательных линейных выключателя в моделях VA9208- xxC-1 сигнализируют о достижении крайнего положения, а также могут использоваться для ограничения угла поворота.

Обеспечивают точное позиционирование шаровых клапанов производства Johnson Controls серии VG1000 (типоразмеров DN32 — DN50), установленных в системах отопления, вентиляции и кондиционирования воздуха.

Градуированная шкала (от 0 до 100%) и индикатор положения обеспечивает наглядность отображения степени открытия клапана.

При сбое электропитания механическая система с возвратной пружиной открывает или закрывает каналы клапана.

Варианты приводов серии VA9208:

- двухпозиционное (ON/OFF) регулирование, электропитание 24 V AC/DC или 230 V AC;
- двухпозиционное (ON/OFF) и трехпозиционное регулирование, электропитание 24 V AC/DC;
- пропорциональное регулирование, электропитание 24 V AC/DC, управляющий сигнал 0 (2)–10 В/0 (4)–20 мА.

Характеристики

- Номинальный крутящий момент 8 Н·м.
- Механическая система с возвратной пружиной.
- Непосредственная установка на клапан.
- Двухсторонний монтаж.
- Класс защиты корпуса IP54.
- Электронный датчик останова.
- Двойная изоляция.
- Бесщеточный электродвигатель постоянного тока (в моделях -AGx и -GGx).
- Внешний переключатель режимов (в моделях -AGx и -GGx).
- Кабели с цветовой индикацией и нумерацией жил.
- Дополнительные встроенные вспомогательные выключатели.
- Соответствие требованиям стандартов UL, CE, и C-Tick.
- Производство в соответствии со стандартом ISO 9001.

Обзор модификаций

Арткул (код заказа)		Описание
VA9208-GGA-1	BMF1.08	Привод с возвратной пружиной, номинальное усилие 8 Нм, пропорциональное регулирование, электропитание 24 V AC/DC
VA9208-GGC-1	BMF1.08S	Привод с возвратной пружиной, номинальное усилие 8 Нм, пропорциональное регулирование, электропитание 24 V AC/DC, 2 вспом. выключателя
VA9208-AGA-1	BBF1.08	Привод с возвратной пружиной, номинальное усилие 8 Нм, пропорциональное и двухпозиционное (ON/OFF) регулирование, электропитание 24 V AC/DC
VA9208-AGC-1	BBF1.08S	Привод с возвратной пружиной, номинальное усилие 8 Нм, пропорциональное и двухпозиционное (ON/OFF) регулирование, электропитание 24 V AC/DC, 2 вспом. выключателя
VA9208-BGA-1	BAF1.08	Привод с возвратной пружиной, номинальное усилие 8 Нм, двухпозиционное (ON/OFF) регулирование, электропитание 24 V AC/DC
VA9208-BGC-1	BAF1.08S	Привод с возвратной пружиной, номинальное усилие 8 Нм, двухпозиционное (ON/OFF) регулирование, электропитание 24 V AC/DC, 2 вспом. выключателя
VA9208-BDA-1	BAF2.08	Привод с возвратной пружиной, номинальное усилие 8 Нм, двухпозиционное (ON/OFF) регулирование, электропитание 230 V AC/DC
VA9208-BDC-1	BAF2.08S	Привод с возвратной пружиной, номинальное усилие 8 Нм, двухпозиционное (ON/OFF) регулирование, электропитание 230 V AC/DC, 2 вспом. выключателя
