Johnson Controls VG1000 Flanged

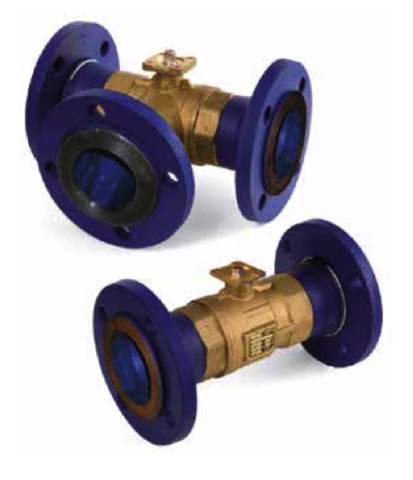

Линейка шаровых фланцевых клапанов Johnson Controls VG1000 Flanged для управления расходом воды в системах вентиляции и кондиционирования, а также в системах отопления.
Артикул: VG12Е5GU
Наличие: Есть в наличии
26015 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Фланцевые регулирующие клапаны Johnson Controls VG1000 Flanged

Клапаны оснащаются дистанционными приводами с возвратной пружиной или без нее.

Характеристики

  • - 2-ходовые и 3-ходовые смесительные клапаны.
  • - Корпуса клапанов имеют рейтинг PN16.
  • - Теплоносители: горячая вода, холодная вода, 50%-процентный раствор гликоля, насыщенный пар под давлением 172 кПа.
  • - Температура теплоносителя: от -18 до 140 °С.
  • - Максимальное давление в закрытом состоянии: для 2-ходовых клапанов — 689 кПа; для 3-ходовых клапанов — 345 кПа.
  • - Максимальный перепад давления на клапане: 207 кПа.
  • - Расходная характеристика: для 2-ходовых клапанов — пропорциональная (в соответствии с EN60534-2-4); для 3-ходовых клапанов — пропорциональная (в соответствии с EN60534-2-4) для основного канала и параболическая для байпасного канала.
  • - Диапазон регулирования: более 500:1.
  • - Утечка при закрытом клапане: 0,01% от максимального расхода через основной канал в 2- и 3-ходовых клапанах (класс 4, ANSI/FCI 70-2); 1% от максимального расхода через байпасный канал в 3-ходовых клапанах.

Типоразмер

А

В

С

F

Отверстия во фланцах

Диаметр отверстий, мм

Болты

DN65

92.5

145

290

149

4

19

М16 х 60

DN80

100

155

310

159

8

19

М16 х 65

DN100

110

175

350

179

8

19

М16 х 70

Клапаны с пропорциональными приводами

Возвратная пружина

Напряжение питания

24 перемен./пост. тока

Крутящий момент

24 Н*м

20 Н*м

Время отклика

125 с

150 с

Время возврата при обесточивании

26 с

Управляющий сигнал

В:



0-10/2-10





мА:

0-20/4-20

Переключатели

2 х SPDT

2 х SPDT

Сигнал обратной связи, В

0-10/2-10

Код привода

М9124-GGА-1N

М9124-GGC-1N

М9220-НGА-1

М9220-НGС-1

Код механизма передачи

М9000-518

М9000-519

Суффикс кода заказа клапанов в сборе





+ 524GGA





+ 524GGС





+ 530НGА

Открыв. пруж.

+ 530НGС

Открыв. пруж.

+ 550НGА

Закрыв.пруж.

+ 550НGС

Закрыв.пруж.

Код заказа

Артикул

Типоразмер

Коэфф. расхода Kvs основного канала

Коэфф. расхода Kvs байпасного канала

Совместимость клапана, механизма передачи и привода

Код привода

М9124-GGА-1N

М9124-GGC-1N

М9220-НGА-1

М9220-НGС-1

Код механизма передачи

М9000-518

М9000-519

2-ходовые клапаны

VG12Е5GT

DN65

63

Ÿда

ŸдаŸ

ŸдаŸ

ŸдаŸ

VG12Е5GU

100

ŸŸда

ŸдаŸ

ŸдаŸ

ŸдаŸ

VG12Е5HU

DN 80

100

ŸŸда

ŸдаŸ

ŸдаŸ

ŸдаŸ

VG12Е5HW

180

ŸŸда

ŸдаŸ

ŸŸда

ŸдаŸ

VG12Е5JV

DN 100

150

ŸдаŸ

ŸŸда

ŸдаŸ

ŸдаŸ

3-ходовые клапаны

VG12Е5GT

DN 65

63

40

ŸŸда

ŸдаŸ

ŸдаŸ

ŸдаŸ

VG12Е5GU

100

63

ŸŸда

ŸдаŸ

ŸдаŸ

ŸдаŸ

VG12Е5HU

DN 80

100

63

ŸдаŸ

ŸдаŸ

ŸдаŸ

ŸдаŸ

VG12Е5HW

180

75

ŸдаŸ

ŸдаŸ

ŸдаŸ

ŸдаŸ

VG12Е5JV

DN 100

150

75

ŸŸда

ŸдаŸ

ŸдаŸ

ŸдаŸ

Клапаны с двухпозиционными и трехпозиционными приводами

Возвратная пружина

Напряжение питания

24 В пер./пост. ток

230 в пер.тока

24 В пер./пост. ток

230 в пер.тока

Крутящий момент

24 Н*м

20 Н*м

Время отклика

125 с

150 с

24 - 57 с

Время возврата при обесточивании

20 с

11. ..50 с

Управляющий сигнал

Трехпозиционный и двухпозиционный

Двухпозиционный

Переключатели

SPDT

SPDT

SPDT

SPDT

SPDT

Сигнал обратной связи, В

--------

-

Код привода

M9124- AGA-1N



M9124- AGC-1N



M9124- ADA-1N



M9124- ADC-1N



М9220-АGА-1

М9220-АGС-1

М9220-ВGА-1

М9220-ВGС-1

М9220-ВDА-1

М9220-ВDС-1

Код механизма передачи

М9000-518

М9000-519

Суффикс кода заказа клапанов в сборе

+524АGА



+524АGC



+524АDА





+524АDС





+530АGА

откр.пруж

+530АGС

откр.пруж

+530ВGА

откр.пруж

+530ВGС

откр.пруж

+530ВDА

откр.пруж

+530ВDС

откр.пруж

+550АGА

закр.пруж

+550АGС

закр.пруж

+550ВDА

закр.пруж

+550ВDС

закр.пруж

+550ВDА

закр.пруж

+550ВDС

закр.пруж

Артикул

Типоразмер

Коэфф. расхода Kvs основного канала

Коэфф. расхода Kvs байпасного канала

Совместимость клапана, механизма передачи и привода

2-ходовые клапаны

VG12Е5GT

DN65





63

да

да

да

да

да

да

да

да

да

да

VG12Е5GU

100

да

да

да

да

да

да

да

да

да

да

VG12Е5HU

DN 80





100

да

да

да

да

да

да

да

да

да

да

VG12Е5HW

180

да

да

да

да

да

да

да

да

да

да

VG12Е5JV

DN 100

150

да

да

да

да

да

да

да

да

да

да

3-ходовые клапаны

VG12Е5GT

DN 65





63

40

да

да

да

да

да

да

да

да

да

да

VG12Е5GU

100

63

да

да

да

да

да

да

да

да

да

да

VG12Е5HU

DN 80





100

63

да

да

да

да

да

да

да

да

да

да

VG12Е5HW

180

75

да

да

да

да

да

да

да

да

да

да

VG12Е5JV

DN 100

150

75

да

да

да

да

да

да

да

да

да

да
