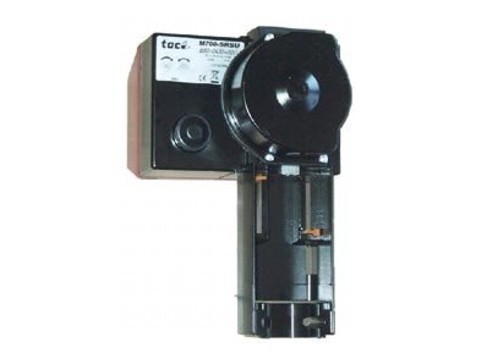

Привод Schneider Electric M700-S2-SRSD+L7SV

Name: Привод Schneider Electric M700-S2-SRSD+L7SV
SKU: 8800641000

Привод M700-S2-SRSD+L7SV

Артикул: 8800641000

Наличие: Есть в наличии

Описание

Schneider Electric 8800641000

Привод M700-S2-SRSD+L7SV
Категория: Полевые контроллеры программируемые
FIELD DEV

Описание

Привод TAC Forta M700 – электромеханический привод с пружинным возвратом для управления двух- и трехходовыми клапанами в системах:

горячего водоснабжения;
отопления;
кондиционирования воздуха.

M700 работает по сигналу “Увеличить/уменьшить” или по аналоговому сигналу 2–10V. При аналоговом управлении скорость перемещения штока выше.

Привод легко устанавливается и подключается. Для установки привода на клапаны ТАС дополнительный крепеж не требуется.

Ход винта привода регулируется автоматически в зависимости от хода штока клапана. Электронная плата определяет и запоминает крайние положения.

Напряжение питания – 24 V AC. Привод также выдает сигнал индикации положения 2-10 V и имеет выход 16 V DC для запитывания внешних устройств.

Обзор модификаций

Тип, марка	Пояснение	Код оборудования
M700-SRSU	управление - аналоговое или “увеличить/уменьшить”, при потере питания шток идет вверх	8800430000
M700-S2-SRSU	управление - аналоговое или “увеличить/уменьшить”, при потере питания шток идет вверх + дополнительно переключатели конечных позиций	8800431000
M700-SRSD	управление - аналоговое или “увеличить/уменьшить”, при потере питания шток идет вниз	8800440000
M700-S2-SRSD	управление - аналоговое или “увеличить/уменьшить”, при потере питания шток идет вниз + дополнительно переключатели конечных позиций	8800441000
M700-SRSU+L7SV	управление - аналоговое или “увеличить/уменьшить”, при потере питания шток идет вверх + доп. крепеж (переходник) на клапана Satchwell	8800630000
M700-S2-SRSU+L7SV	управление - аналоговое или “увеличить/уменьшить”, при потере питания шток идет вверх + доп. крепеж (переходник) на клапана Satchwell + дополнительно переключатели конечных позиций	8800631000
M700-SRSD+L7SV	управление - аналоговое или “увеличить/уменьшить”, при потере питания шток идет вниз + доп. крепеж (переходник) на клапана Satchwell	8800640000
M700-S2-SRSD+L7SV	управление - аналоговое или “увеличить/уменьшить”, при потере питания шток идет вниз + доп. крепеж (переходник) на клапана Satchwell + дополнительно переключатели конечных позиций	8800441000

Технические данные:

Напряжение питания ………. 24 V AC +25%/ -35%, 50–60 Hz

Потребляемая мощность ……………………. в среднем 30 VA

Подбор трансформатора …………………………………. 50 VA

Время исполнения:

Аналоговый сигнал, шток 10-25 мм……………… 15 сек
Аналоговый сигнал, шток 25-32 мм……………… 20 сек
Аналоговый сигнал, шток 32-52 мм……………… 30 сек
По умолчанию …………………………………………….. 20 мм

Аналоговый вход:

Напряжение ……………………………………………… 0–10 V
Сопротивление ………………………………….. мин 100 кОм

Цифровые входы VH–VC:

Напряжение на открытом входе ……………………. 24 V AC
Сила тока через закрытый вход ……………………….. 5 мА
Длительность импульса ……………………….. мин. 20 мсек

Выход G1:

Напряжение ……………………………………. 16 V DC ±0.3 V
Нагрузка …………. 25 мА, защита от короткого замыкания

Выход Y:

Напряжение ………………………………….. 2-10 V (0-100%)
Нагрузка …………………………………………………….. 2 мА

Описание Schneider Electric M700-S2-SRSD+L7SV.pdf
