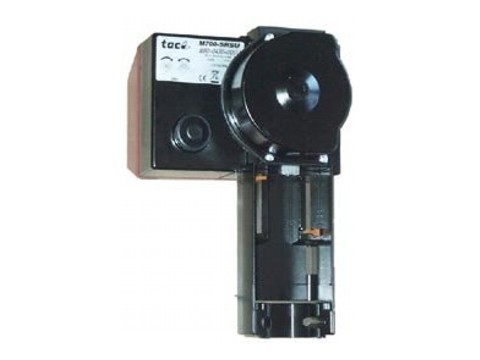

Привод M700-SRSD
Категория: Запасные части и аксессуары ОВК
FIELD DEV
Привод TAC Forta M700 – электромеханический привод с пружинным возвратом для управления двух- и трехходовыми клапанами в системах:
M700 работает по сигналу “Увеличить/уменьшить” или по аналоговому сигналу 2–10V. При аналоговом управлении скорость перемещения штока выше.
Привод легко устанавливается и подключается. Для установки привода на клапаны ТАС дополнительный крепеж не требуется.
Ход винта привода регулируется автоматически в зависимости от хода штока клапана. Электронная плата определяет и запоминает крайние положения.
Напряжение питания – 24 V AC. Привод также выдает сигнал индикации положения 2-10 V и имеет выход 16 V DC для запитывания внешних устройств.
| Тип, марка | Пояснение | Код оборудования |
| M700-SRSU | управление - аналоговое или “увеличить/уменьшить”, при потере питания шток идет вверх | 8800430000 |
| M700-S2-SRSU | управление - аналоговое или “увеличить/уменьшить”, при потере питания шток идет вверх + дополнительно переключатели конечных позиций | 8800431000 |
| M700-SRSD | управление - аналоговое или “увеличить/уменьшить”, при потере питания шток идет вниз | 8800440000 |
| M700-S2-SRSD | управление - аналоговое или “увеличить/уменьшить”, при потере питания шток идет вниз + дополнительно переключатели конечных позиций | 8800441000 |
| M700-SRSU+L7SV | управление - аналоговое или “увеличить/уменьшить”, при потере питания шток идет вверх + доп. крепеж (переходник) на клапана Satchwell | 8800630000 |
| M700-S2-SRSU+L7SV | управление - аналоговое или “увеличить/уменьшить”, при потере питания шток идет вверх + доп. крепеж (переходник) на клапана Satchwell + дополнительно переключатели конечных позиций | 8800631000 |
| M700-SRSD+L7SV | управление - аналоговое или “увеличить/уменьшить”, при потере питания шток идет вниз + доп. крепеж (переходник) на клапана Satchwell | 8800640000 |
| M700-S2-SRSD+L7SV | управление - аналоговое или “увеличить/уменьшить”, при потере питания шток идет вниз + доп. крепеж (переходник) на клапана Satchwell + дополнительно переключатели конечных позиций | 8800441000 |
| Напряжение питания ………. 24 V AC +25%/ -35%, 50–60 Hz |
| Потребляемая мощность ……………………. в среднем 30 VA |
| Подбор трансформатора …………………………………. 50 VA |
Время исполнения:
|
Аналоговый вход:
|
Цифровые входы VH–VC:
|
Выход G1:
|
Выход Y:
|
