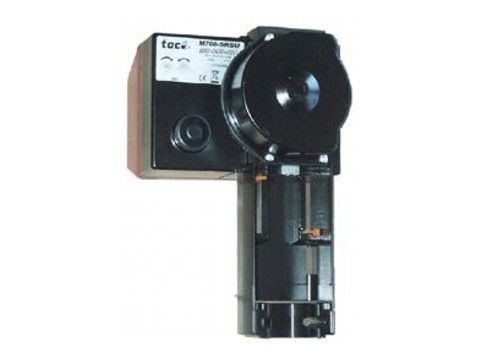

Привод Schneider Electric M700-SRSU

Привод M700-SRSU
Артикул: 8800430000
Наличие: Есть в наличии
52323.56 52323.56 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Schneider Electric 8800430000

Привод M700-SRSU
Категория: Запасные части и аксессуары ОВК
FIELD DEV

Описание

Привод TAC Forta M700 – электромеханический привод с пружинным возвратом для управления двух- и трехходовыми клапанами в системах:

  • горячего водоснабжения;
  • отопления;
  • кондиционирования воздуха.

M700 работает по сигналу “Увеличить/уменьшить” или по аналоговому сигналу 2–10V. При аналоговом управлении скорость перемещения штока выше.

Привод легко устанавливается и подключается. Для установки привода на клапаны ТАС дополнительный крепеж не требуется.

Ход винта привода регулируется автоматически в зависимости от хода штока клапана. Электронная плата определяет и запоминает крайние положения.

Напряжение питания – 24 V AC. Привод также выдает сигнал индикации положения 2-10 V и имеет выход 16 V DC для запитывания внешних устройств.

Обзор модификаций

Тип, марка Пояснение Код оборудования
M700-SRSU управление - аналоговое или “увеличить/уменьшить”, при потере питания шток
идет вверх
8800430000
M700-S2-SRSU управление - аналоговое или “увеличить/уменьшить”, при потере питания шток
идет вверх + дополнительно переключатели конечных позиций
8800431000
M700-SRSD управление - аналоговое или “увеличить/уменьшить”, при потере питания шток
идет вниз
8800440000
M700-S2-SRSD управление - аналоговое или “увеличить/уменьшить”, при потере питания шток
идет вниз + дополнительно переключатели конечных позиций
8800441000
M700-SRSU+L7SV управление - аналоговое или “увеличить/уменьшить”, при потере питания шток
идет вверх + доп. крепеж (переходник) на клапана Satchwell
8800630000
M700-S2-SRSU+L7SV управление - аналоговое или “увеличить/уменьшить”, при потере питания шток
идет вверх + доп. крепеж (переходник) на клапана Satchwell + дополнительно
переключатели конечных позиций
8800631000
M700-SRSD+L7SV управление - аналоговое или “увеличить/уменьшить”, при потере питания шток
идет вниз + доп. крепеж (переходник) на клапана Satchwell
8800640000
M700-S2-SRSD+L7SV управление - аналоговое или “увеличить/уменьшить”, при потере питания шток
идет вниз + доп. крепеж (переходник) на клапана Satchwell + дополнительно
переключатели конечных позиций
8800441000

Технические данные:

Напряжение питания ………. 24 V AC +25%/ -35%, 50–60 Hz
Потребляемая мощность ……………………. в среднем 30 VA
Подбор трансформатора …………………………………. 50 VA
Время исполнения:
  • Аналоговый сигнал, шток 10-25 мм……………… 15 сек
  • Аналоговый сигнал, шток 25-32 мм……………… 20 сек
  • Аналоговый сигнал, шток 32-52 мм……………… 30 сек
  • По умолчанию …………………………………………….. 20 мм
Аналоговый вход:
  • Напряжение ……………………………………………… 0–10 V
  • Сопротивление ………………………………….. мин 100 кОм
Цифровые входы VH–VC:
  • Напряжение на открытом входе ……………………. 24 V AC
  • Сила тока через закрытый вход ……………………….. 5 мА
  • Длительность импульса ……………………….. мин. 20 мсек
Выход G1:
  • Напряжение ……………………………………. 16 V DC ±0.3 V
  • Нагрузка …………. 25 мА, защита от короткого замыкания
Выход Y:
  • Напряжение ………………………………….. 2-10 V (0-100%)
  • Нагрузка …………………………………………………….. 2 мА



Описание Schneider Electric M700-SRSU.pdf
