3-WAY VALVE DN15
Таблица подбора приводов для клапанов Johnson Controls
DN15
Категория: Клапаны и приводы
3-WAY VALVE DN15

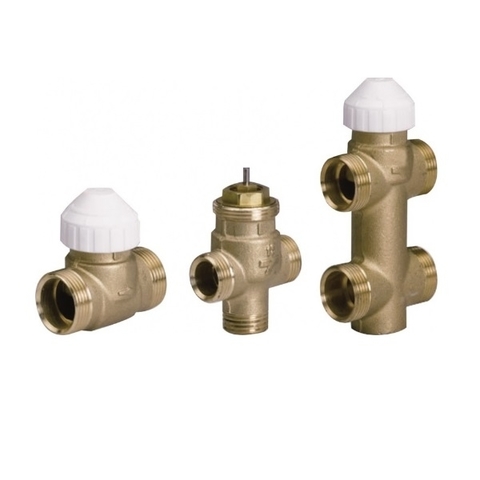

Эти клапаны, в основном, предназначены для регулирования расхода воды по управляющим сигналам контроллера и устанавливаются в оконечных устройствах систем вентиляции и кондиционирования воздуха.
Они совместимы со следующими приводами:
|
Артикул |
Типоразмер |
Присоед. размер |
Коэфф. расхода Kvs основного канала |
Коэфф. расхода Kvs байпасного канала |
Давление в закрытом сост., кПа |
|
2-ходовые клапаны PDTS |
|||||
|
DN15 |
½” |
1.7 |
_ _ |
250 |
|
|
DN20 |
¾” |
2.6 |
_ _ |
150 |
|
|
DN25 |
1” |
4.5 |
_ _ |
70 |
|
|
3-ходовой смесительный/перепускной клапан с байпасным каналом |
|||||
|
DN15 |
½” |
1.0 |
0.86 |
250 |
|
|
DN15 |
½” |
1.7 |
1.2 |
250 |
|
|
DN20 |
¾” |
2.6 |
1.6 |
150 |
|
|
DN25 |
1” |
4.5 |
3.1 |
70 |
|
|
3-ходовой смесительный/перепускной клапан |
|||||
|
VG6810EC |
DN15 |
½” |
1.7 |
1.2 |
250 |
|
DN20 |
¾” |
2.6 |
1.6 |
150 |
|
|
DN25 |
1” |
4.5 |
3.1 |
70 |
|
