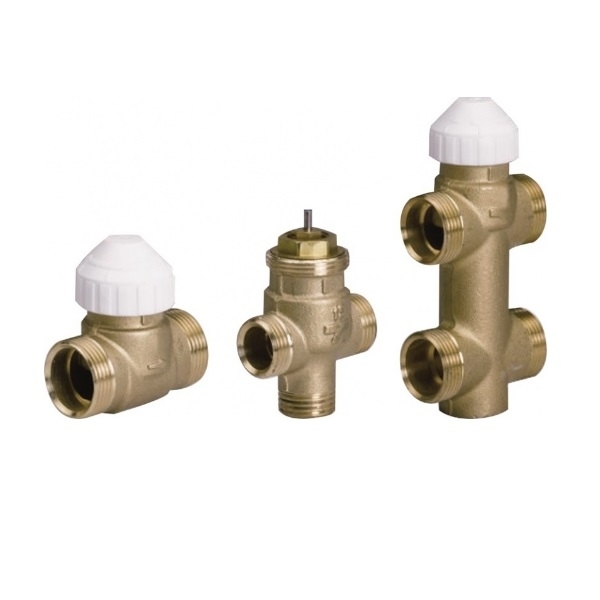

Johnson Controls VG6510LC

Таблица подбора приводов для клапанов Johnson Controls

DN25
Категория: Клапаны и приводы
3-WAY+BYPASS VALVEDN25

Эти клапаны, в основном, предназначены для регулирования расхода воды по управляющим сигналам контроллера и устанавливаются в оконечных устройствах систем вентиляции и кондиционирования воздуха.

Они совместимы со следующими приводами:

  • - двухпозиционными (ON/OFF) приводами VA-7030,
  • - приводами VA-747х.

Характеристики

  • - Корпус из кованой латуни.
  • - Коэффициент расхода Kvs = 1,7-4,5
  • - 2-ходовые клапаны PDTС (нормально открытые),
  • - 3-ходовые смесительные и перепускные клапаны,
  • - 3-ходовые смесительные и перепускные клапаны с байпасным каналом
  • - Температура теплоносителя от 2 до 110 °С
  • - Резьбовые фитинги типа BSPP
  • - Высокое быстродействие

Обзор клапанов

Артикул

Типоразмер

Присоед.

размер

Коэфф. расхода Kvs основного канала

Коэфф. расхода Kvs байпасного канала

Давление в закрытом сост., кПа

2-ходовые клапаны PDTS

VG6210EC

DN15

½”

1.7

_ _

250

VG6210JC

DN20

¾”

2.6

_ _

150

VG6210LC

DN25

1”

4.5

_ _

70

3-ходовой смесительный/перепускной клапан с байпасным каналом

VG6510DC

DN15

½”

1.0

0.86

250

VG6510EC

DN15

½”

1.7

1.2

250

VG6510JC

DN20

¾”

2.6

1.6

150

VG6510LC

DN25

1”

4.5

3.1

70

3-ходовой смесительный/перепускной клапан

VG6810EC

DN15

½”

1.7

1.2

250

VG6810JC

DN20

¾”

2.6

1.6

150

VG6810LC

DN25

1”

4.5

3.1

70



Описание Johnson Controls VG6510LC.pdf
