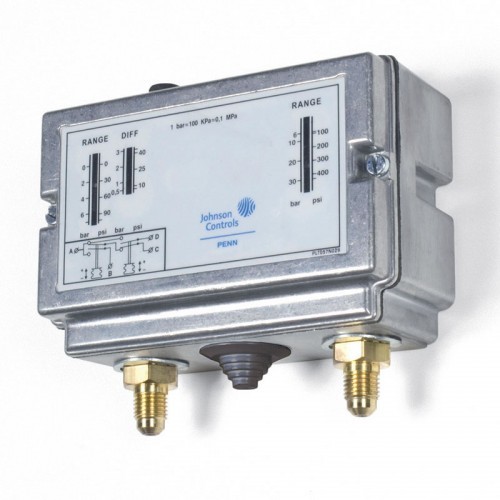

Сдвоенное реле давления с ручным сбросом по высокому давлению (Bergenzer, включая блокирующую пластину). Диапазон давлений, низкое давление (LP) от –0,5 до +7 бар, высокое давление (НР) от 3 до 30 бар
Категория: Компоненты холодильных систем и аксессуары
PRESS. CONTR.
Сдвоенное реле давления с ручным сбросом по высокому давлению (Bergenzer, включая блокирующую пластину). Диапазон давлений, низкое давление (LP) от –0,5 до +7 бар, высокое давление (НР) от 3 до 30 бар
Категория: Компоненты холодильных систем и аксессуары
PRESS. CONTR.
Одиночное реле давления в корпусе IP54
Датчики-реле давления с двумя входами серии Р78 могут быть использованы для контроля или ограничения давления в зависимости от кода модели. Все модели (за исключением P78ALA) оснащены контактами для сигнализации. Все стандартные модели имеют сильфон из фосфористой бронзы и латунные фитинги. Модели, используемые с аммиаком, снабжены сильфоном и штуцерами, изготовленными из нержавеющей стали. Модели, предназначенные для контроля высокого давления и удовлетворяющие требованиям стандарта PED 97/23/EC Cat. IV, имеют двойной сильфон. Приборы имеют исполнение IP54, которое удовлетворяет большинству мест размещения
Эти реле давления могут использоваться для различных целей, в том числе для контроля высокого или низкого давления хладагента в холодильных установках. Модели этой серии охватывают широкий диапазон значений давления, что позволяет использовать их для хладагентов R22, R134A, R404A, R410A и всех других некоррозионных хладагентов, в пределах их рабочего диапазона. Они также могут быть использованы для контроля высокого или низкого давления других сред. К таким средам относятся: воздух, вода и др. В серию также входят модели, которые можно использовать с аммиаком. Кроме того, в серию входят модели, которые соответствуют требованиям стандарта PED 97/23EC Cat. IV (заменяет требования DIN и TUV)
| Код | Диапазон, бар | Дифференциал, бар | Перекл. контактов (схема) | Тип | Упаковка | |
| Низкое давление (LP) | Высокое давление (HP) | Низкое давление (LP) | ||||
| Сдвоенное реле давления Р78 с ручным сбросом при низком давлении | ||||||
| P78MCA-9300 | От –0,5 до +7 | От 3 до 30 | От 0,5 до 3 | 1 | 5 | Инд |
| P78MCA-9400 | От –0,5 до +7 | От 3 до 30 | От 0,5 до 3 | 1 | 30 | Инд |
| P78MCA-9700 | От –0,5 до +7 | От 3 до 30 | От 0,5 до 3 | 1 | 15 | Инд |
| Сдвоенное реле давления Р78 с ручным сбросом по низкому давлению / автоматическим сбросом по высокому давлению | ||||||
| P78PGA-9300 | От –0,5 до +7 | От 3 до 30 | --- | 1 | 5 | Инд |
| P78PGA-9400 | От –0,5 до +7 | От 3 до 30 | --- | 1 | 30 | Инд |
| P78PGA-9700 | От –0,5 до +7 | От 3 до 30 | --- | 1 | 15 | Инд |
| Датчик-реле давления с двумя входами Р78 с автоматическим сбросом, TÜV-Wächte | ||||||
| P78PGB-9300 | От –0,5 до +7 | От 3 до 30 | --- | 1 | 5 | Инд |
| P78PGB-9800 | От –0,5 до +7 | От 3 до 30 | --- | 1 | 28 | Инд |
| Сдвоенное реле давления Р78 с ручным сбросом по высокому давлению (Bergenzer, включая блокирующую пластину) | ||||||
| P78MCB-9300 | От –0,5 до +7 | От 3 до 30 | От 0,5 до 3 | 1 | 5 | Инд |
| P78MCB-9320 | От –0,5 до +7 | От 3 до 30 | От 0,5 до 3 | 1 | 5 | Общая |
| P78MCB-9800 | От –0,5 до +7 | От 3 до 30 | От 0,5 до 3 | 1 | 28 | Инд |
| Сдвоенное реле давления Р78 с ручным сбросом по высокому давлению (Bergenzer, включая блокирующую пластину) | ||||||
| P78MCS-9300 | От –0,5 до +7 | От 3 до 30 | От 0,5 до 3 | 1 | 5 | Инд |
| Сдвоенное реле давления Р78 с ручным сбросом по высокому давлению (Sicherheltsdruckbegrenzer, включая блокирующую пластину) | ||||||
| P78PLM-9350 | От 3 до 30 | От 3 до 30 | --- | 2 | 5 | Инд |
| P78PLM-9850 | От 3 до 30 | От 3 до 30 | --- | 2 | 28 | Инд |
| Сдвоенное реле давления Р78 для управления вентилятором | ||||||
| P78ALA-9351 | От 3,5 до 21 | От 3,5 до 21 | --- | 3 | 5 | Инд |
| P78ALA-9451 | От 3,5 до 21 | От 3,5 до 21 | --- | 3 | 30 | Инд |
- Двойной контроль высокого и низкого давления - комбинированное устройство обеих функций с автоматическим сбросом на стороне низкого давления и ручным — на стороне высокого давления. Соответствует стандарту PED 97/23/EC Cat. IV благодаря конструкции отдельно тестируемых контуров.
- Уникальные сигнальные контакты для HP и LP - отдельные аварийные контакты облегчают идентификацию причины срабатывания LP или HP, кроме модели P78ALA.
- Корпус с защитой IP54 - подходит для использования как внутри, так и вне помещений благодаря водозащищённости и пылезащитности.
- Прочное конструктивное исполнение - стандартный корпус с бронзовой мембраной и латунными разъёмами; версии для аммиака - с нержавеющей сталью.
- Простота монтажа и обслуживания - щедрое пространство для подключения, удобный доступ к проводке; сброс происходит автоматически или вручную в зависимости от конфигурации типа.
- Стабильная работа с разными хладагентами - подходит для R22, R134A, R404A, R410A, CO₂, а также аммиака и некоррозионных газов, воды и воздуха.
Устройства управления серии P78 для систем с двумя уровнями давления обеспечивают комбинированное управление компрессорами как по высокому, так и по низкому давлению в коммерческих холодильных и кондиционерных системах. Эти устройства оснащены запатентованными отдельными контактами аварийной сигнализации для отключения по низкому и высокому давлению, что упрощает обнаружение неисправностей.
