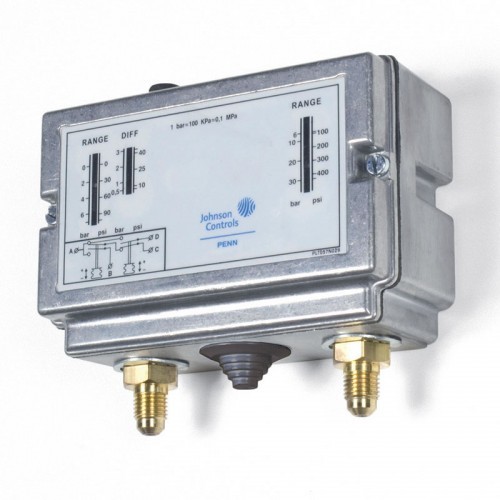

Сдвоенное реле давления для управления вентилятором. Диапазон давлений, низкое давление (LP) от 3,5 до 21 бар, высокое давление (НР) от 3,5 до 21 бар
Сдвоенное реле давления для управления вентилятором. Диапазон давлений, низкое давление (LP) от 3,5 до 21 бар, высокое давление (НР) от 3,5 до 21 бар
Категория: Компоненты холодильных систем и аксессуары
PRESS. CONTR.
Датчики-реле давления с двумя входами серии Р78 могут быть использованы для контроля или ограничения давления в зависимости от кода модели. Все модели (за исключением P78ALA) оснащены контактами для сигнализации. Все стандартные модели имеют сильфон из фосфористой бронзы и латунные фитинги. Модели, используемые с аммиаком, снабжены сильфоном и штуцерами, изготовленными из нержавеющей стали. Модели, предназначенные для контроля высокого давления и удовлетворяющие требованиям стандарта PED 97/23/EC Cat. IV, имеют двойной сильфон. Приборы имеют исполнение IP54, которое удовлетворяет большинству мест размещения
Эти реле давления могут использоваться для различных целей, в том числе для контроля высокого или низкого давления хладагента в холодильных установках. Модели этой серии охватывают широкий диапазон значений давления, что позволяет использовать их для хладагентов R22, R134A, R404A, R410A и всех других некоррозионных хладагентов, в пределах их рабочего диапазона. Они также могут быть использованы для контроля высокого или низкого давления других сред. К таким средам относятся: воздух, вода и др. В серию также входят модели, которые можно использовать с аммиаком. Кроме того, в серию входят модели, которые соответствуют требованиям стандарта PED 97/23EC Cat. IV (заменяет требования DIN и TUV)

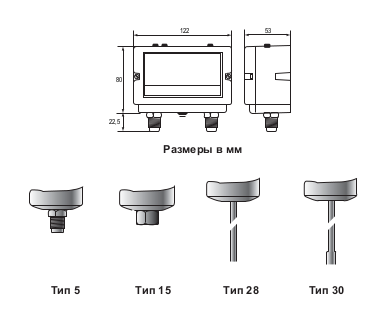

| Код | Диапазон, бар | Дифференциал, бар | Перекл. контактов (схема) | Тип | Упаковка | |
| Низкое давление (LP) | Высокое давление (HP) | Низкое давление (LP) | ||||
| Сдвоенное реле давления Р78 с ручным сбросом при низком давлении | ||||||
| P78MCA-9300 | От –0,5 до +7 | От 3 до 30 | От 0,5 до 3 | 1 | 5 | Инд |
| P78MCA-9400 | От –0,5 до +7 | От 3 до 30 | От 0,5 до 3 | 1 | 30 | Инд |
| P78MCA-9700 | От –0,5 до +7 | От 3 до 30 | От 0,5 до 3 | 1 | 15 | Инд |
| Сдвоенное реле давления Р78 с ручным сбросом по низкому давлению / автоматическим сбросом по высокому давлению | ||||||
| P78PGA-9300 | От –0,5 до +7 | От 3 до 30 | --- | 1 | 5 | Инд |
| P78PGA-9400 | От –0,5 до +7 | От 3 до 30 | --- | 1 | 30 | Инд |
| P78PGA-9700 | От –0,5 до +7 | От 3 до 30 | --- | 1 | 15 | Инд |
| Датчик-реле давления с двумя входами Р78 с автоматическим сбросом, TÜV-Wächte | ||||||
| P78PGB-9300 | От –0,5 до +7 | От 3 до 30 | --- | 1 | 5 | Инд |
| P78PGB-9800 | От –0,5 до +7 | От 3 до 30 | --- | 1 | 28 | Инд |
| Сдвоенное реле давления Р78 с ручным сбросом по высокому давлению (Bergenzer, включая блокирующую пластину) | ||||||
| P78MCB-9300 | От –0,5 до +7 | От 3 до 30 | От 0,5 до 3 | 1 | 5 | Инд |
| P78MCB-9320 | От –0,5 до +7 | От 3 до 30 | От 0,5 до 3 | 1 | 5 | Общая |
| P78MCB-9800 | От –0,5 до +7 | От 3 до 30 | От 0,5 до 3 | 1 | 28 | Инд |
| Сдвоенное реле давления Р78 с ручным сбросом по высокому давлению (Bergenzer, включая блокирующую пластину) | ||||||
| P78MCS-9300 | От –0,5 до +7 | От 3 до 30 | От 0,5 до 3 | 1 | 5 | Инд |
| Сдвоенное реле давления Р78 с ручным сбросом по высокому давлению (Sicherheltsdruckbegrenzer, включая блокирующую пластину) | ||||||
| P78PLM-9350 | От 3 до 30 | От 3 до 30 | --- | 2 | 5 | Инд |
| P78PLM-9850 | От 3 до 30 | От 3 до 30 | --- | 2 | 28 | Инд |
| Сдвоенное реле давления Р78 для управления вентилятором | ||||||
| P78ALA-9351 | От 3,5 до 21 | От 3,5 до 21 | --- | 3 | 5 | Инд |
| P78ALA-9451 | От 3,5 до 21 | От 3,5 до 21 | --- | 3 | 30 | Инд |
