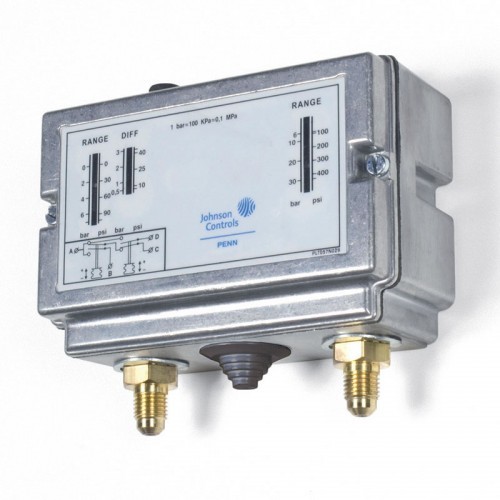

Johnson Controls P78MCA-9300 представляет собой сдвоенное реле давления (прессостат), разработанное для защиты холодильных компрессоров от аварийного повышения и понижения давления. Он контролирует как высокое, так и низкое давление хладагента и имеет ручной сброс для аварийного отключения по высокому давлению, что предотвращает автоматический перезапуск системы после устранения неисправности.
Реле давления P78MCA-9300 относится к серии P78 от Johnson Controls, одного из лидеров в производстве оборудования для систем ОВКВ и промышленного холода. Этот компонент является критически важным элементом безопасности, который защищает компрессор и всю холодильную систему от потенциальных повреждений, вызванных аномальными значениями давления.
Модель P78MCA-9300 является сдвоенной, что означает, что она объединяет в одном корпусе два независимых реле давления:
Реле низкого давления (LP): Защищает компрессор от работы в вакуумном режиме или при слишком низком давлении. Имеет настраиваемый диапазон и автоматический сброс.
Реле высокого давления (HP): Отключает компрессор при превышении предельно допустимого давления в системе, которое может быть вызвано, например, загрязнением конденсатора или неисправностью вентиляторов. Для этого реле предусмотрен ручной сброс, что требует вмешательства специалиста и предотвращает повторное включение системы до устранения причины аварии.
Реле совместимо с широким спектром некоррозионных хладагентов, таких как R134a, R404A, R410A и другие. Его прочный корпус со степенью защиты IP54 делает его подходящим для установки как внутри помещений, так и снаружи.
| Фирма-изготовитель | Johnson Controls |
| Серия | P78 |
| Модель | P78MCA-9300 |
| Тип | Сдвоенное реле давления (прессостат) |
| Диапазон низкого давления (LP) | от –0,5 до 7 бар |
| Дифференциал низкого давления (LP) | от 0,6 до 3 бар (регулируемый) |
| Диапазон высокого давления (HP) | от 3 до 30 бар |
| Сброс по HP | Ручной |
| Сброс по LP | Автоматический |
| Степень защиты | IP54 |
| Присоединительный штуцер | 7/16”-20 UNF (наружная резьба) и/или 1/4" SAE |
| Максимальное рабочее давление | LP: 22 бар; HP: 33 ба |

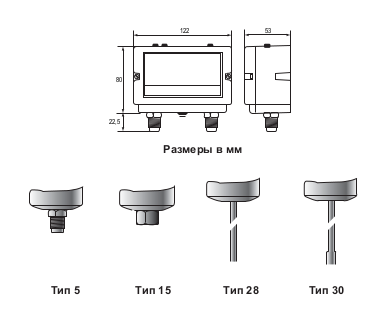

| Код | Диапазон, бар | Дифференциал, бар | Перекл. контактов (схема) | Тип | Упаковка | |
| Низкое давление (LP) | Высокое давление (HP) | Низкое давление (LP) | ||||
| Сдвоенное реле давления Р78 с ручным сбросом при низком давлении | ||||||
| P78MCA-9300 | От –0,5 до +7 | От 3 до 30 | От 0,5 до 3 | 1 | 5 | Инд |
| P78MCA-9400 | От –0,5 до +7 | От 3 до 30 | От 0,5 до 3 | 1 | 30 | Инд |
| P78MCA-9700 | От –0,5 до +7 | От 3 до 30 | От 0,5 до 3 | 1 | 15 | Инд |
| Сдвоенное реле давления Р78 с ручным сбросом по низкому давлению / автоматическим сбросом по высокому давлению | ||||||
| P78PGA-9300 | От –0,5 до +7 | От 3 до 30 | --- | 1 | 5 | Инд |
| P78PGA-9400 | От –0,5 до +7 | От 3 до 30 | --- | 1 | 30 | Инд |
| P78PGA-9700 | От –0,5 до +7 | От 3 до 30 | --- | 1 | 15 | Инд |
| Датчик-реле давления с двумя входами Р78 с автоматическим сбросом, TÜV-Wächte | ||||||
| P78PGB-9300 | От –0,5 до +7 | От 3 до 30 | --- | 1 | 5 | Инд |
| P78PGB-9800 | От –0,5 до +7 | От 3 до 30 | --- | 1 | 28 | Инд |
| Сдвоенное реле давления Р78 с ручным сбросом по высокому давлению (Bergenzer, включая блокирующую пластину) | ||||||
| P78MCB-9300 | От –0,5 до +7 | От 3 до 30 | От 0,5 до 3 | 1 | 5 | Инд |
| P78MCB-9320 | От –0,5 до +7 | От 3 до 30 | От 0,5 до 3 | 1 | 5 | Общая |
| P78MCB-9800 | От –0,5 до +7 | От 3 до 30 | От 0,5 до 3 | 1 | 28 | Инд |
| Сдвоенное реле давления Р78 с ручным сбросом по высокому давлению (Bergenzer, включая блокирующую пластину) | ||||||
| P78MCS-9300 | От –0,5 до +7 | От 3 до 30 | От 0,5 до 3 | 1 | 5 | Инд |
| Сдвоенное реле давления Р78 с ручным сбросом по высокому давлению (Sicherheltsdruckbegrenzer, включая блокирующую пластину) | ||||||
| P78PLM-9350 | От 3 до 30 | От 3 до 30 | --- | 2 | 5 | Инд |
| P78PLM-9850 | От 3 до 30 | От 3 до 30 | --- | 2 | 28 | Инд |
| Сдвоенное реле давления Р78 для управления вентилятором | ||||||
| P78ALA-9351 | От 3,5 до 21 | От 3,5 до 21 | --- | 3 | 5 | Инд |
| P78ALA-9451 | От 3,5 до 21 | От 3,5 до 21 | --- | 3 | 30 | Инд |
- Двойная защита. Контроль как высокого, так и низкого давления.
- Ручной сброс. Требует обязательного осмотра системы после аварии, что повышает безопасность.
- Универсальность. Совместимость с большинством некоррозионных хладагентов.
- Надежная конструкция. Корпус IP54 защищает от брызг и пыли.
Johnson Controls позиционирует серию P78 как надежный и проверенный временем инструмент для контроля и защиты холодильных установок. Производитель подчеркивает универсальность этих реле, их способность работать в различных условиях и важность ручного сброса на стороне высокого давления как ключевого элемента безопасности.
