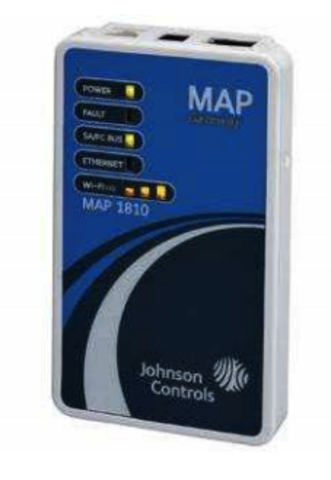

Маленький и легкий, простой в использовании этот шлюз пополнил список устройств, которые используют для облегчения выполнения ежедневных задач. MAP шлюз может быть использован для просмотра состояния системы Metasys® и PEAK® . MAP шлюз поддерживает контроллеры Johnson Controls включая PEAK, FEC/FAC и VMA. Предлагая несколько-к-одному, многоканальное соединение, MAP шлюз дает доступ к уствойству если он подключен к шине BACnet® Master-Slave/Token-Passing (MS/TP). MAP шлюз компактного размера и имеет встроенную точку доступа. MAP шлюз обеспечивает интуитивно понятный доступ к аварийным сообщениям и настройке данных через браузер. MAP шлюз может быть использован как переносное устройство и подключаться к разным сетям, или может быть стационарно подключено к выбранной сети, в зависимости от требований. Подключается MAP шлюз к SA или FC шине.
Шлюз имеет простой интуитивный интерфейс, адаптированный для мобильных пользователей. Интерфейс MAP шлюза масштабируется в зависимости от устройства. На компьютере или на планшете меню и экран размер в размер. На мобильном телефоне меню выглядит как на рисунке 1. Или если выбрана в меню, например, домашняя страница контроллера серии FAC. При просмотре на телефоне или небольшом планшете, информацию на экране можно сдвигать вправо или влево, чтоб перейти в меню или на страницу устройства.
Шлюз МАР может быть установлен как мобильное устройство или как стационарное. Как мобильное устройство МАР шлюз требует минимум пространства и проводов. Корпус можно поместить в силиконовый чехол и разместить МАР непосредственно на оборудовании используя страховочный тросик. MAP шлюз подключается к шине SA или FC с адаптером, питание поступает по шине или от блока питания переменного тока. Для установки MAP шлюза в качестве стационарного устройства возможно установить его на DIN рейку или использовать устойчивую плоскую поверхность для закрепления винтами.
Ethernet порт в MAP шлюзе требует внешнего питания. Питание должно быть включено до включения и загрузки МАР шлюза. Если МАР шлюз питается через шину данных ETHERNET порт не будет работать до подключения внешнего источника питания. В этом случае, необходимо выключить шлюз, подключить внешнее питание и включить устройство и дождаться загрузки.
Примечание
Когда МАР шлюз используется в стационарной установке, внешнее питание должно быть подключено до подключения шлюза к шине SA или FC.
TL-PWRKIT-0D - универсальный блок питания переменного тока
MP-STAKIT-0 - стационарный монтажный комплект – включает монтажный кредл и адаптер подключения к шине
MP-STAFBA-0 - адаптер подключения к шине - RJ-12, для подключения к шине MS/TP FC.
