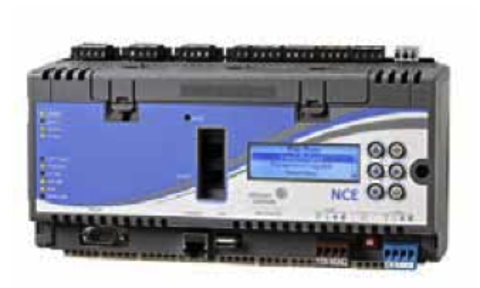

Johnson Controls NCE

Управляющие контроллеры NCE системы Metasys сочетают в себе функции управления сетью и возможность соединения сетевого процессора NAE по IP-протоколу с устройствами ввода/вывода и свободнопрограммируемыми контроллерами инженерного оборудования (FEC).
Артикул: MS-NCE2500
Наличие: Есть в наличии
77699.52 77699.52 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

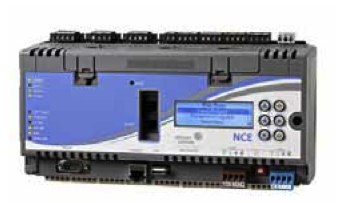

Контроллер NCE

Расширенная система управления Metasys MSEA

Контроллеры NCE обеспечивают экономичный способ интеграции ИТП, холодильных станций, вентиляционных установок и прочего инженерного оборудования в систему Metasys.

Контроллеры NCE всех моделей поддерживают возможность связи по протоколу IP с сетью Ethernet, встроенный интерфейс пользователя для управления web-сайтом Metasys, а также функции управлению сетью, характерные для NAE35/NAE45.

Контроллеры NCE всех моделей поддерживают связь по сети с 32 контроллерами. В зависимости от модели, контроллер NCE25 поддерживает один из следующих протоколов: BACnet ®MS/TP, N2, или LonWorks.

У NCE всех моделей есть 33 встроенные точки ввода/вывода и шина датчиков и приводов (SA), что даёт возможность увеличить количество точек ввода/вывода и интегрировать сетевые датчики серии NS и частотные преобразователи в системы с контроллерами для NCE.

Контроллеры NCE некоторых моделей оснащены дисплеем с кнопками управления. Кроме того, контроллеры некоторых моделей оснащены встроенным модемом, который поддерживает возможность набора номера телефона.

Характеристики

  • Связь с использованием общепринятых информационных технологий (IT) промышленного уровня.
  • - Интерфейс пользователя на основе веб-технологии.
  • - Управление сетью контроллеров по протоколам BACnet® MS/TP, N2, LonWorks®.
  • - Множественный доступ к данным.
  • - Встроенный свободнопрограммируемый контроллер с 33 встроенными точками ввода/вывода.
  • - Возможность увеличения количества точек ввода/вывода, связь с датчиками NS и частотными преобразователями по шине SA.



Артикул

Описание

MS-NCE25xx-xxx (основные характеристики контроллеров серии NCE25)



На контроллер NCE25 подается электропитание 24 VAC; контроллер оснащен одним разъемом RS-232-C, одним изолированным портом RS-485, одним разъемом USB, одним Ethernet-портом и элементом питания для защиты данных MS-BAT1020-0. Каждый контроллер NCE25 имеет 33 точки ввода/вывода и поддерживает до 128 дополнительных точек ввода/вывода через шину SA.

MS-NCE2500-0

Контроллер с базовыми характеристиками; физическое соединение с локальным контроллером отсутствует.

MS-NCE2506-0

Контроллер с базовыми характеристиками; физическое соединение с локальным контроллером отсутствует. Оснащен встроенным дисплеем.

MS-NCE2510-0

Поддерживает 1 канал шины N2 с возможностью подключения до 32 устройств.

MS-NCE2511-0

Поддерживает 1 канал шины N2 с возможностью подключения до 32 устройств. Оснащен встроенным модемом.

MS-NCE2516-0

Поддерживает 1 канал шины N2 с возможностью подключения до 32 устройств. Оснащен встроенным дисплеем.

MS-NCE2517-0

Поддерживает 1 канал шины N2 с возможностью подключения до 32 устройств. Оснащен встроенными дисплеем и модемом.

MS-NCE2520-0

Поддерживает 1 канал LonWorks; возможно подключение до 32 устройств LonWorks.

MS-NCE2521-0

Поддерживает 1 канал LonWorks; возможно подключение до 32 устройств LonWorks. Оснащен встроенным модемом.

MS-NCE2526-0

Поддерживает 1 канал LonWorks; возможно подключение до 32 устройств LonWorks. Оснащен встроенным дисплеем.

MS-NCE2527-0

Поддерживает 1 канал LonWorks; возможно подключение до 32 устройств LonWorks. Оснащен встроенными дисплеем и модемом.

MS-NCE2560-0

Поддерживает 1 канал шины FC с возможностью подключения до 32 устройств MS/TP.

MS-NCE2561-0

Поддерживает 1 канал шины FC с возможностью подключения до 32 устройств MS/TP. Оснащен встроенным модемом.

MS-NCE2566-0

Поддерживает 1 канал шины FC с возможностью подключения до 32 устройств MS/TP. Оснащен встроенным дисплеем.

MS-NCE2567-0

Поддерживает 1 канал шины FC с возможностью подключения до 32 устройств MS/TP. Оснащен встроенными дисплеем и модемом.



Технические характеристики

Параметры электропитания

24 VAC (номинальное, 20–30 VAC), источник питания класса 2 (Северная Америка), безопасное сверхнизкое напряжение (SELV) (Европа), 50/60 Гц.

Потребляемая мощность

Не более 25 В·А. Примечание: в указанную потребляемую мощность не входит энергопотребление устройств, подключенных к бинарным выходам NIEx9 . Такие устройства, подключенные и получающие питание с NIEx9, могут дополнительно потреблять до 125 В·А.

Условия эксплуатации

Температура: 0 °С...+50 °С; влажность 10–90% RH, температура точки росы не выше 30°C.

Условия хранения

Температура: -40 °С...+70 °С; влажность 5–95% RH, температура точки росы не выше 30°C.

Защита данных

Защищает данные от потери при сбое внешнего электропитания. Аккумуляторная никель-металл-гидридная батарея (NiMH) 3,6 В, 500 мА·ч; срок службы 5—7 лет при температуре 21 °C; код заказа: MS-BAT1020-0.

Процессор

процессор Renesas SH4 7760 RISC с рабочей частотой 192 МГц .

Память

128 Гб энергонезависимой памяти для операционной системы, хранения настроек конфигурации и операционных данных, и 128 Гб резервной динамической памяти с произвольным доступом (DRAM) для записи динамических данных.

Операционная память

Microsoft®Windows®CE embedded

Сетевые и последовательные интерфейсы

1 Ethernet-порт: 10/100 Мбит; 8-контактный разъем RS-45. 1 оптически изолированный разъем RS-485 шины SA: 4-проводный клеммный блок (для всех моделей NIE29). 1 оптически изолированный разъем RS-485: 4-проводный клеммный блок (для моделей NIE2910, NIE2916, NIE2960 и NIE2966). 1 разъем LonWorks: канал FTT10 (78 кбит/с); 3-проводный клеммный блок (для моделей NIE2920 и NIE2926).1 разъем RS-232-C с 9-контактным разъемом D-sub; поддерживает все стандартные скорости передачи данных: 9,6; 19,2; 38,4 или 76,8 кбит/с; 4-проводный клеммный блок. 1 разъем USB.

Корпус

Пластиковый. Материал корпуса: ABS и поликарбонат. Степень защиты: IP20 (IEC60529).

Монтаж

Три монтажные лапки закрепляются на плоской поверхности винтами. Также возможен монтаж на рейку DIN 35 мм.

Размеры (высота х ширина х глубина)

155 х 270 х 64 мм. Минимальное монтажное пространство: 250 х 370 х 110 мм.

Отгрузочная масса

1,2 кг

Соответствие стандартам

Европейский союз: CE, Директива по электромагнитной совместимости 2004/108/EEC, EN 61000-6-3 (2001) (Общие нормы излучения для бытового оборудования и оборудования легкой промышленности), EN 61000-6-2 (2001) (Общие стандарты защищенности оборудования тяжелой промышленности).

BACnet International: испытательные лаборатории BACnet (BTL) 135-2004 (B-BC).



Принадлежности

Артикул

Описание

MS-BAT1020-0

Сменный элемент питания для защиты данных для NAE35, NAE45 и NCE25. Аккумуляторная никель-металл-гидридная батарея (NiMH) на 3,6 В, 500 мА·ч, со сроком службы 10 лет при температуре +21 °C.

MS-BTCVT-1

Беспроводной технологический конвертер, работает по Bluetooth, ®служит для конфигурирования и ввода в эксплуатацию сетевых контроллеров NCE и устройств с шиной NCE SA.

MS-DIS1710-0

Дисплей контроллера, подключается к NCE по шине SA, включает в себя дисплей с меню и клавиши управления для контроля за состоянием и параметрами сетевого контроллера NCE.
Примечание: дисплей DIS1710 не работает с моделями NCE, которые оснащены встроенным дисплеем.

AS-XFR100-1

Силовой трансформатор в корпусе (класс 2, 24 VAC, максимальная мощность 92 В·А).

AS-XFR010-1

Силовой трансформатор без корпуса (класс 2, 24 VAC, максимальная мощность 92 В·А).

MS-RAP-0

Сервер портала доступа, предоставляет интерфейс пользователя, который является расширением портала управления Metasys.

Примечание: использование данной опции необязательно для сайтов, которые имеют программу ADS/ADX, являющуюся маршрутизатором сайта, т.к. сервер портала доступа поставляется с программой ADS/ADX.

MS-EXPORT-0

Утилита экспорта, извлекает из системы записанные данные, аварийные сообщения и контрольную информацию и выводит их в различных форматах.
Примечание: использование данной опции необязательно для сайтов, которые имеют программу ADS/ADX, являющуюся маршрутизатором сайта, т.к. утилита экспорта поставляется с программой ADS/ADX.
