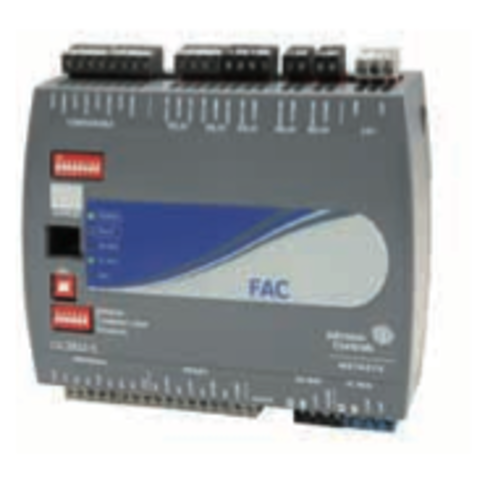

Johnson Controls FEC/FAC

В семейство контроллеров Johnson Controls FEC (Field Equipment Controller) входит полный набор BACnet ®совместимых свободнопрограммируемых контроллеров и дополнительных принадлежностей, предназначенных для использования в широком спектре систем автоматизации отопления, вентиляции и кондиционирования. Контроллеры разработаны в соответствии со директивами ASHRAE для систем автоматизации зданий; они используют новые стандарты связи и предоставляют широкие возможности для построения систем управления инженерным оборудованием.
Артикул: MS-FEC1611-0
Наличие: Есть в наличии
49011.91 49011.91 руб
добавить к сравнению перейти к сравнению
  • Описание

Контроллеры FEC/FAC

Свободнопрограммируемые контроллеры

Контроллеры семейства FEC легко интегрируются в систему управления зданиями Metasys; в семейство входят модели FEC1600 с 10 входами/выходами и FEC2600 с 17 входами/ выходами, а также модули расширения входов/выходов и специализированные VAV контроллеры. На контроллеры может устанавливаться опционный ЖК-дисплей.

Контроллеры серии FAC оснащены часами реального времени; они могут выполнять контролируемые по времени задачи и использоваться для отслеживания выполнения расписаний и изменения параметров во времени.

Характеристики

  • - Передача данных между контроллерами (peer-to-peer).
  • - Непрерывный адаптивный контроль, обеспечивающий более эффективное управление и снижающий уровень требуемого ручного вмешательства.
  • - Улучшенная диагностика неисправностей, анализ и предотвращение аварийных ситуаций.
  • - Стандартная конструкция и расположение клемм, упрощающие монтаж.
  • - Тестирование контроллеров FEC лабораториями BTL и сертификация в качестве BACnet
  • - Application Specific Controllers.
  • - Тестирование контроллеров FAC лабораториями BTL и сертификация в качестве BACnet Advanced Application Controllers (B-AAC).



Типы входов и выходов

Типы входов и выходов









Тип входа/выхода

Параметры сигнала

FЕС16

FЕС/FАС2611

FАС2612

Универсальные входы (III)

Аналоговый вход по напряжению (0-10 В).

Аналоговый вход по току (4-20 мА).

Аналоговый резистивный вход 0-2 кОм, КЮ (1к N1 [.Зоппзоп Сопг.го1.5], 1к РТ, А99В

51),

МТС(10к,тип 1_;2,252к,тип2).

Бинарный вход для сухих контактов.

2

б

5

Бинарные входы (В1)

Вход для сухих контактов.

Счетчик импульсов (высокоскоростной, 100 Гц).

1

2

4

Аналоговые выходы (АО)

Аналоговый выход по напряжению (0-10 В). Аналоговый выход по току (4-20 мА).

0

2

0

Бинарный выход (ВО)

Симистор 24 В.

3

3

0

Конфигурируемые выходы (СО)

Аналоговый выход по напряжению (0-10 В). Бинарный выход, симистор 24 \/АС.

4

4

4

Релейные выходы (КО)

Максимальное выходное напряжение 240 \/АС. 1/3 ф. 125 УАС; 1/2 ф. 250 УАС. 400 В-А в пилотном режиме при 240 \/АС. 200 В-А в пилотном режиме при 120 \/АС. 3 А в неиндуктивном режиме при 24-240 УАС.

0

0

5 (2х5РПТ) (Зх5Р5Т)



Примечание: аналоговый выход конфигурируется в режим «по току» аппаратно для контроллеров FEC/FAC26 и программно для контроллеров FEC16.



Артикул

Описание

MS-FEC1611-0

Свободнопрограммируемый контроллер с 10 входами/выходами, 2 UI, 1 BI, 3 BO и 4 CO; 24 VAC; шина SA.

MS-FEC1621-0

Свободнопрограммируемый контроллер с 10 входами/выходами, 2 UI, 1 BI, 3 BO и 4 CO; 24 VAC; шина SA; встроенный дисплей.

MS-FEC2611-0

Свободнопрограммируемый контроллер с 17 входами/выходами, 6 UI, 2 BI, 3 BO, 2 AO и 4 CO; 24 VAC; шина SA.

MS-FEC2621-0

Свободнопрограммируемый контроллер с 17 входами/выходами, 6 UI, 2 BI, 3 BO, 2 AO и 4 CO; 24 VAC; шина SA; встроенный дисплей.

MS-FAC2611-0

Свободнопрограммируемый контроллер расширенного назначения с 17 входами/выходами, 6 UI, 2 BI, 2 АO, 3 ВO и 4 CO; 24 VAC; шина SA.

MS-FAC2612-1

Свободнопрограммируемый контроллер расширенного назначения с 18 входами/выходами, 5 UI, 4 BI, 4 CO и 5 RO; 24 VAC; шина SA; съемные клеммы.

MS-FAC2612-2

Свободнопрограммируемый контроллер расширенного назначения с 18 входами/выходами, 5 UI, 4 BI, 4 CO и 5 RO; 100–250 VAC; шина SA; съемные клеммы.



Технические характеристики контроллеров FEC

Напряжение питания

24 VAC (номинальное, не менее 20 VAC/не более 30 VAC), 50/60 Гц, безопасное сверхнизкое напряжение (SELV) (Европа).

Потребляемая мощность

Не более 14 В·А для FEC1611 и FEC2611 (без встроенного дисплея). Не более 20 В·А для FEC1621 и FEC2621 (со встроенным дисплеем).

Примечание: в указанное значение не входит мощность, потребляемая периферийными устройствами, подключенными к бинарным выходам (ВО) или конфигурируемым выходам (СО), которые могут потреблять до 12 В·А на каждый выход. Общая дополнительное энергопотребление составляет не более 84 В·А.

Условия эксплуатации

Температура: 0 °С...+50 °С; относительная влажность: 10—90% без конденсации.

Условия хранения

-40 °С...+80 °С; относительная влажность: 5—95% без конденсации.

Адресация контроллера

Устанавливается микропереключателями DIP. Допустимый диапазон адресов контроллеров: 4-127 (адреса 0-3 и 128-255 зарезервированы).

Шина связи

BACnet®MS/TP, RS-485: 3-проводная шина FC для связи между контроллером системы диспетчеризации и контроллерами; 4-проводная шина SA для связи между свободнопрограммируемым контроллером, сетевыми датчиками и другими устройствами (датчиками и приводами), включая электропитание 15 В для устройств, получающих питание от шины.

Процессор

Микропроцессор H8SX/166xR Renesas®.

Память

Флэш-память 1 Мб и оперативная память 512 Кб.

Входы и выходы

Модели FEC16:

2 — Универсальные входы: 0–10 В, 4–20 мА, 0–600 кОм или бинарные входы с сухими контактами.

1 — Бинарные входы: входы с сухими контактами или счётчик импульсов/накопитель.


3 — Бинарные выходы: симистор 24 VAC (внутренний или внешний источник питания по выбору).

4 — Конфигурируемые выходы: 0–10 В или симистор 24 VAC.

Модели FEC26:

6 — Универсальные входы: 0–10 В, 4–20 мА, 0–600 КОм или бинарные входы с сухими контактами.

2 — Бинарные входы: входы с сухими контактами или счётчик импульсов/накопитель.


3 — Бинарные выходы: симистор 24 VAC (внутренний или внешний источник питания по выбору).

4 — Конфигурируемые выходы: 0–10 В или симистор 24 VAC.

2 — Аналоговые выходы: 0–10 В или 4–20 мА.

Аналоговые входы и выходы: разрешение и погрешность

Аналоговый вход: разрешение 16 бит.
Аналоговый выход: разрешение 16 бит; погрешность ±200 мВ в режиме 0–10 В.

Подключение

Входы и выходы: винтовые клеммы.
Шины FC, SA и источник питания: 3-проводной и 4-проводной винтовой клеммный блок. Шины FC и SA: 6-контактный модульный разъём RJ-12.

Корпус

Материал корпуса: пластик ABS и поликарбонат UL94 5VB, негорючий, степень защиты IP20 (IEC529)

Монтаж

Горизонтально на 35-мм рейке DIN (рекомендуемый монтаж) или с помощью винтов на плоской поверхности с помощью 3-х монтажных фиксаторов.

Размеры (высота х ширина х глубина)

Модели FEC16:

150 х 164 х 53 мм, включая клеммы и монтажные фиксаторы.

Модели FEC26:

150 х 190 х 53 мм, включая клеммы и монтажные фиксаторы.

Примечание: для удобства снятия крышки, вентиляции и подсоединения проводов следует предусмотреть зазоры по 50 мм сверху, снизу и спереди контроллера.

Вес

Модели FEC16:

0,4 кг

Модели FEC26:

0,5 кг

Соответствие стандартам

Европейский союз: сертификация CE, директивы EMC 2004/108/EC, в соответствии со стандартами EN 61000-6-3 (2007) и EN 61000-6-2 (2005).

Примечание: для моделей FEC26 устойчивость к наведенным помехам в радиодиапазоне соответствует стандарту EN 61000-6-2, критерий В.

BACnet International: испытательные лаборатории BACnet (BTL) 135-2004 (B-ASC).
