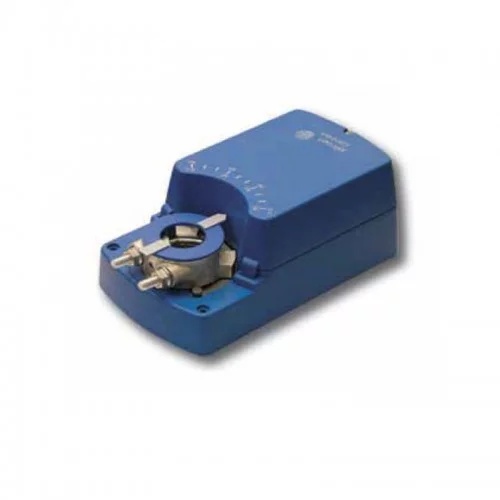

Johnson Controls M9116-ADA-1N

DA2. 230 VAC, двухпозиционное или трехпозиционное управление, 16 Нм

Артикул: M9116-ADA-1N

Наличие: Есть в наличии

Описание

Johnson Controls M9116-ADA-1N

DA2. 230 VAC, двухпозиционное или трехпозиционное управление, 16 Нм
Категория: Приводы воздушных заслонок
ON/OFF ACTUATOR16NM 230V

ограничения угла поворота.

Угол поворота составляет 90°. Градуированная шкала (от 0° до 90°) и индикатор положения обеспечивают наглядность отображения поворота.

Серия стандартных электрических приводов предназначена для работы с малыми и средними воздушными заслонками в оконечных устройствах систем вентиляции, кондиционирования и отопления с управлением расходом воздуха.

Благодаря малым размерам и продуманной конструкции эти приводы идеальны для монтажа в ограниченном пространстве.

Характерной особенностью привода является наличие специального адаптера Johnson Controls на штоке, сочетающего в себе функции ограничителя угла поворота и индикатора положения.

Характеристики

- Непосредственная установка на клапан.
- Выбор направления вращения.
- Электронный датчик останова.
- Двойная изоляция.
- Независимое от нагрузки время поворота.
- Дополнительные встроенные вспомогательные выключатели.
- Производство в соответствии со стандартом ISO 9001.
- Выбор направления вращения
- Ограничение угла поворота
- Ручное управление с кнопкой отключения редуктора
- Два вспомогательных настраиваемых выключателя
- Автоматическое отключение в крайних положениях
- Режим энергосбережения при остановке в крайних положениях
- Доступна модификация под требования заказчика
- Степень защиты оболочки IP 54

Обзор модификаций

Код заказа	Время перемещения	Площадь заслонки	Способ регулирования	2 вспомогательных выключателя	Потенциометр обратной связи	Напряжение питания (50/60 Гц)
8 Н*м
M9108-AGA-1N	30 с	1.5 m²	Двухпозиционное (ON/OFF) и трехпозиционное	—	—	24 VAC/DC
M9108-AGC-1N				•	—
M9108-AGE-1N				—	1 кОм
M9108-AGD-1N				—	140 0м
M9108-AGF-1N				—	2 кОм
M9108-ADA-1N				—	—	100 ...230 VAC
M9108-ADC-1N				•	—
M9108-ADE-1N				—	1 кОм
M9108-ADD-1N				—	140 0м
M9108-ADF-1N				—	2 кОм
M9108-GGA-1N			Пропорциональное 0 (2)-10 VDC (4)-20 мА	—	—	24 VAC/DC
M9108-GGC-1N			Пропорциональное 0 (2)-10 VDC (4)-20 мА	•	—	24 VAC/DC
M9108-GDA-1N			Пропорциональное 0(2)-10 В	—	—	230 VAC
M9108-GDC-1N			Пропорциональное 0(2)-10 В	•	—
M9108-GDA-1N1			Пропорциональное 0 (4)-20 мА	—	—
M9108-GDC-1N1			Пропорциональное 0 (4)-20 мА	•	—
16 Н*м
M9116-AGA-1N	80 с	3 m²	Двуххпозиционное ON/OFF и трехпозиционное	—	—	24 VAC/DC
M9116-AGC-1N				•	—
M9116-AGE-1N				—	1 кОм
M9116-AGD-1N				—	140 0м
M9116-AGF-1N				—	2 кОм
M9116-ADA-1N				—	—	100 ...230 VAC
M9116-ADC-1N				•	—
M9116-ADE-1N				—	1 кОм
M9116-ADD-1N				—	140 0м
M9116-ADF-1N				—	2 кОм
M9116-GGA-1N			Пропорциональное 0 (2)-10 VDC (4)-20 мА	—	—	24 VAC/DC
M9116-GGC-1N			Пропорциональное 0 (2)-10 VDC (4)-20 мА	•	—	24 VAC/DC
M9116-GDA-1N			Пропорциональное 0(2)-10 В	—	—	230 VAC
M9116-GDC-1N			Пропорциональное 0(2)-10 В	•	—
M9116-GDA-1N1			Пропорциональное 0 (4)-20 мА	—	—
M9116-GDC-1N1			Пропорциональное 0 (4)-20 мА	•	—
