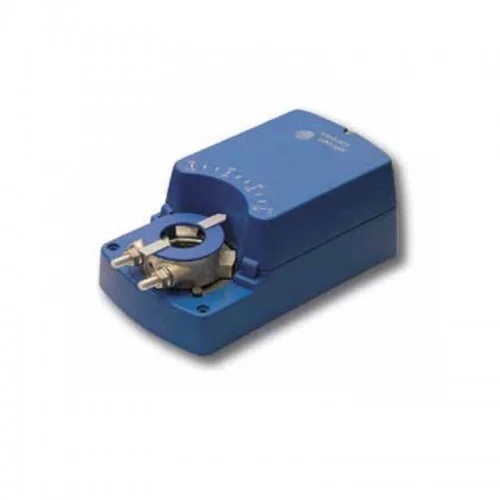

Johnson Controls M9108-AGD-1N

24 VAC/DC, двухпозиционное или трехпозиционное управление, 8 НмSTANDARD 08NMINCR24...

Артикул: M9108-AGD-1N
Наличие: Есть в наличии
18690.0 18690 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Johnson Controls M9108-AGD-1N


Категория: Приводы воздушных заслонок
STANDARD 08NMINCR24

В зависимости от модели усилие привода составляет 8, 16, 24 или 32 Н·м. 2 встроенных вспомогательных линейных выключателя сигнализируют о достижении крайнего положения, а также могут использоваться для ограничения угла поворота.

Угол поворота составляет 90°. Градуированная шкала (от 0° до 90°) и индикатор положения обеспечивают наглядность отображения поворота.

Серия стандартных электрических приводов предназначена для работы с малыми и средними воздушными заслонками в оконечных устройствах систем вентиляции, кондиционирования и отопления с управлением расходом воздуха.

Благодаря малым размерам и продуманной конструкции эти приводы идеальны для монтажа в ограниченном пространстве.

Характерной особенностью привода является наличие специального адаптера Johnson Controls на штоке, сочетающего в себе функции ограничителя угла поворота и индикатора положения.

Характеристики

  • - Непосредственная установка на клапан.
  • - Выбор направления вращения.
  • - Электронный датчик останова.
  • - Двойная изоляция.
  • - Независимое от нагрузки время поворота.
  • - Дополнительные встроенные вспомогательные выключатели.
  • - Производство в соответствии со стандартом ISO 9001.
  • - Выбор направления вращения
  • -  Ограничение угла поворота
  • - Ручное управление с кнопкой отключения редуктора
  • - Два вспомогательных настраиваемых выключателя
  • - Автоматическое отключение в крайних положениях
  • - Режим энергосбережения при остановке в крайних положениях
  • - Доступна модификация под требования заказчика
  • - Степень защиты оболочки IP 54

Обзор модификаций

Код заказа

Время перемещения

Площадь заслонки

Способ регулирования

2 вспомогательных выключателя

Потенциометр обратной связи

Напряжение питания (50/60 Гц)

8 Н*м

M9108-AGA-1N











30 с











1.5 m2







Двухпозиционное (ON/OFF) и трехпозиционное



24 VAC/DC

M9108-AGC-1N

M9108-AGE-1N

1 кОм

M9108-AGD-1N

140 0м

M9108-AGF-1N

2 кОм

M9108-ADA-1N



100 ...230 VAC

M9108-ADC-1N

M9108-ADE-1N

1 кОм

M9108-ADD-1N

140 0м

M9108-ADF-1N

2 кОм

M9108-GGA-1N

Пропорциональное 0 (2)-10 VDC (4)-20 мА



24 VAC/DC

M9108-GGC-1N

M9108-GDA-1N

Пропорциональное 0(2)-10 В



230 VAC

M9108-GDC-1N

M9108-GDA-1N1

Пропорциональное 0 (4)-20 мА

M9108-GDC-1N1

16 Н*м

M9116-AGA-1N













80 с













3 m2













Двуххпозиционное ON/OFF и трехпозиционное



24 VAC/DC

M9116-AGC-1N

M9116-AGE-1N

1 кОм

M9116-AGD-1N

140 0м

M9116-AGF-1N

2 кОм

M9116-ADA-1N



100 ...230 VAC

M9116-ADC-1N

M9116-ADE-1N

1 кОм

M9116-ADD-1N

140 0м

M9116-ADF-1N

2 кОм

M9116-GGA-1N

Пропорциональное 0 (2)-10 VDC (4)-20 мА

24 VAC/DC

M9116-GGC-1N

M9116-GDA-1N

Пропорциональное 0(2)-10 В



230 VAC

M9116-GDC-1N

M9116-GDA-1N1

Пропорциональное 0 (4)-20 мА

M9116-GDC-1N1

Описание Johnson Controls M9108-AGD-1N.pdf
