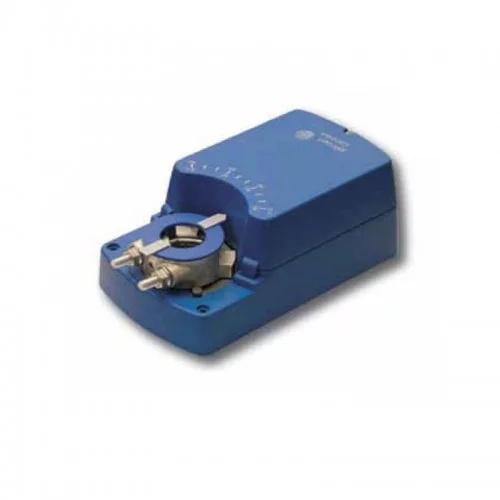

DMS2.2S. 230 VAC, Пропорциональное управление 0(2)-10 VDC, 8 Нм
DMS2.2S. 230 VAC, Пропорциональное управление 0(2)-10 VDC, 8 Нм
Категория: Приводы воздушных заслонок
PROP.ACTUATOR 8 NM
В зависимости от модели усилие привода составляет 8, 16, 24 или 32 Н·м. 2 встроенных вспомогательных линейных выключателя сигнализируют о достижении крайнего положения, а также могут использоваться для ограничения угла поворота.
Угол поворота составляет 90°. Градуированная шкала (от 0° до 90°) и индикатор положения обеспечивают наглядность отображения поворота.
Серия стандартных электрических приводов предназначена для работы с малыми и средними воздушными заслонками в оконечных устройствах систем вентиляции, кондиционирования и отопления с управлением расходом воздуха.
Благодаря малым размерам и продуманной конструкции эти приводы идеальны для монтажа в ограниченном пространстве.
Характерной особенностью привода является наличие специального адаптера Johnson Controls на штоке, сочетающего в себе функции ограничителя угла поворота и индикатора положения.
|
Код заказа |
Время перемещения |
Площадь заслонки |
Способ регулирования |
2 вспомогательных выключателя |
Потенциометр обратной связи |
Напряжение питания (50/60 Гц) |
|
8 Н*м |
||||||
|
30 с |
1.5 m2 |
Двухпозиционное (ON/OFF) и трехпозиционное |
— |
— |
24 VAC/DC |
|
|
• |
— |
|||||
|
— |
1 кОм |
|||||
|
— |
140 0м |
|||||
|
— |
2 кОм |
|||||
|
— |
— |
100 ...230 VAC |
||||
|
• |
— |
|||||
|
— |
1 кОм |
|||||
|
— |
140 0м |
|||||
|
— |
2 кОм |
|||||
|
Пропорциональное 0 (2)-10 VDC (4)-20 мА |
— |
— |
24 VAC/DC |
|||
|
• |
— |
|||||
|
Пропорциональное 0(2)-10 В |
— |
— |
230 VAC |
|||
|
M9108-GDC-1N |
• |
— |
||||
|
Пропорциональное 0 (4)-20 мА |
— |
— |
||||
|
• |
— |
|||||
|
16 Н*м |
||||||
|
80 с |
3 m2 |
Двуххпозиционное ON/OFF и трехпозиционное |
— |
— |
24 VAC/DC |
|
|
• |
— |
|||||
|
— |
1 кОм |
|||||
|
— |
140 0м |
|||||
|
— |
2 кОм |
|||||
|
— |
— |
100 ...230 VAC |
||||
|
• |
— |
|||||
|
— |
1 кОм |
|||||
|
— |
140 0м |
|||||
|
— |
2 кОм |
|||||
|
Пропорциональное 0 (2)-10 VDC (4)-20 мА |
— |
— |
24 VAC/DC |
|||
|
• |
— |
|||||
|
Пропорциональное 0(2)-10 В |
— |
— |
230 VAC |
|||
|
• |
— |
|||||
|
Пропорциональное 0 (4)-20 мА |
— |
— |
||||
|
• |
— |
|||||
