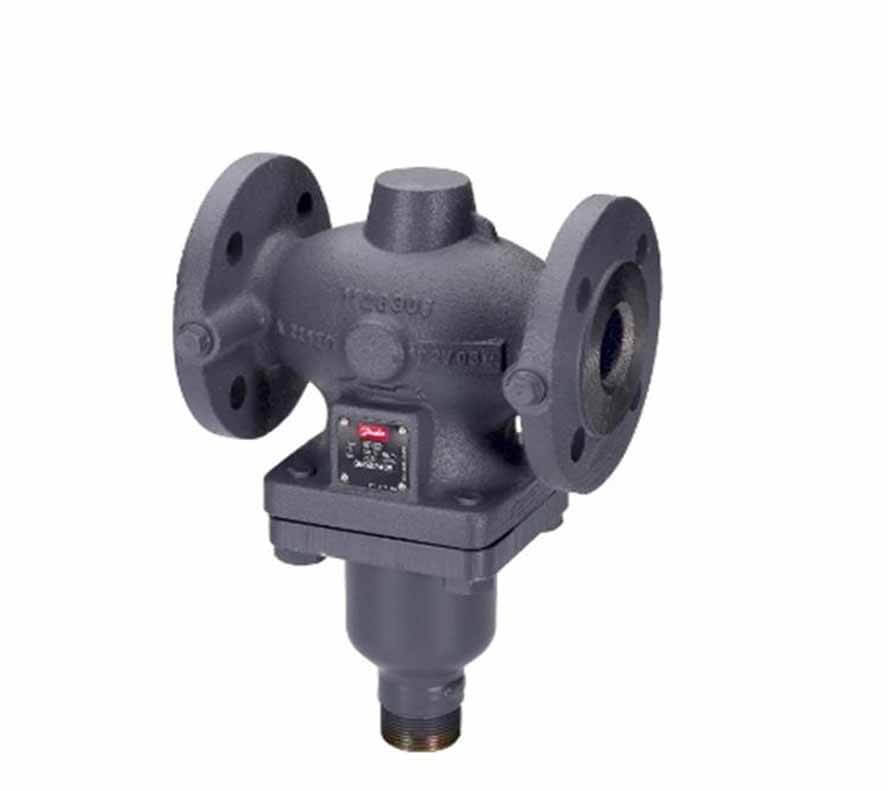

Клапан универсальный VFG 2 фланцевый, разгруженный для применения с регуляторами давления, перепада давления, расхода, температуры; регулируемая среда – вода; PN = 25 бар; материал – ковкий чугун
Danfoss VFG2 – регулятор давления для использования в системах централизованного теплоснабжения.
При повышении давления после регулятора (по ходу движения теплоносителя) клапан закрывается.
Регулятор Danfoss VFG2 (065B2388) - состоит из фланцевого клапана, регулирующего блока с диафрагмой и пружиной для настройки давления.
Если система находится в нерабочем состоянии, то клапан полностью открыт. Давление в системе после регулирующего клапана передается в полость под регулирующую диафрагму (со стороны настроечной пружины) через импульсную трубку. На другую сторону диафрагмы действует атмосферное давление.
При возрастании регулируемого давления свыше установленного значения клапан Danfoss VFG2 (065B2388) прикрывается до тех пор, пока не установится равновесие между усилиями со стороны диафрагмы и пружины.
Давление может быть отрегулировано изменением настройки.
| DN, мм | kvs (м3/ч) | PN, бар | Tmax, °C | Вес брутто, кг | Код |
|---|---|---|---|---|---|
| 15 | 4 | 16 | 150 | 6,3 | 065B2388 |
| 20 | 6,3 | 16 | 150 | 7,01 | 065B2389 |
| 25 | 8 | 16 | 150 | 9,52 | 065B2390 |
| 32 | 16 | 16 | 150 | 11,88 | 065B2391 |
| 40 | 20 | 16 | 150 | 14,94 | 065B2392 |
| 50 | 32 | 16 | 150 | 17,59 | 065B2393 |
| 65 | 50 | 16 | 150 | 33,96 | 065B2394 |
| 80 | 80 | 16 | 150 | 37,26 | 065B2395 |
| 100 | 125 | 16 | 150 | 65,75 | 065B2396 |
| 125 | 160 | 16 | 150 | 75 | 065B2397 |
| 150 | 280 | 16 | 140 | 125,5 | 065B2398 |
| 200 | 320 | 16 | 140 | 218 | 065B2399 |
| 250 | 400 | 16 | 140 | 362 | 065B2400 |
| 15 | 4 | 25 | 150 | 6,35 | 065B2401 |
| 20 | 6,3 | 25 | 150 | 7,15 | 065B2402 |
| 25 | 8 | 25 | 150 | 9,53 | 065B2403 |
| 32 | 16 | 25 | 150 | 11,87 | 065B2404 |
| 40 | 20 | 25 | 150 | 14,63 | 065B2405 |
| 50 | 32 | 25 | 150 | 17,74 | 065B2406 |
| 65 | 50 | 25 | 150 | 34,64 | 065B2407 |
| 80 | 80 | 25 | 150 | 37,2 | 065B2408 |
| 100 | 125 | 25 | 150 | 64,82 | 065B2409 |
| 125 | 160 | 25 | 150 | 73,5 | 065B2410 |
| 15 | 4 | 40 | 150 | 6,74 | 065B2411 |
| 20 | 6,3 | 40 | 150 | 7,78 | 065B2412 |
| 25 | 8 | 40 | 150 | 10,47 | 065B2413 |
| 32 | 16 | 40 | 150 | 12,81 | 065B0414 |
| 40 | 20 | 40 | 150 | 16,5 | 065B2415 |
| 50 | 32 | 40 | 150 | 18,58 | 065B2416 |
| 65 | 50 | 40 | 150 | 37,5 | 065B2417 |
| 80 | 80 | 40 | 150 | 39,9 | 065B2418 |
| 100 | 125 | 40 | 150 | 75 | 065B2419 |
| 125 | 160 | 40 | 150 | 87,5 | 065B2420 |
| 150 | 280 | 40 | 140 | 154 | 065B2421 |
| 200 | 320 | 40 | 140 | 288 | 065B2422 |
| 250 | 400 | 40 | 140 | 371,6 | 065B2423 |
| Материал | чугун |
| Максимальная температура | 150 °C |
| Минимальная температура | 2 °C |
| Среда | циркуляционная вода |
| Альтернативная среда | 30% гликолевый раствор |
| Количество ходов | 2 -ходовой |
| Позиция шпинделя | Нормально открытый |
| Тип присоединения | Фланцевый |
| Материал | клапана - GG 25 |
| Условное давление Ру , бар | 16, 25 или 40** бар, фланцы по DIN 2501 |
| Перепад давлений | 16 бар |
| Ход штока | 6 мм |
| Характеристика регулирования | линейная |
| Фактор кавитации | 0,6 |
| Протечка | максимальное 0,05 % kvs |
| Разгруженный по давлению | Да |
| Примечание | При температуре от 150 °C до 200 °C применяется |
