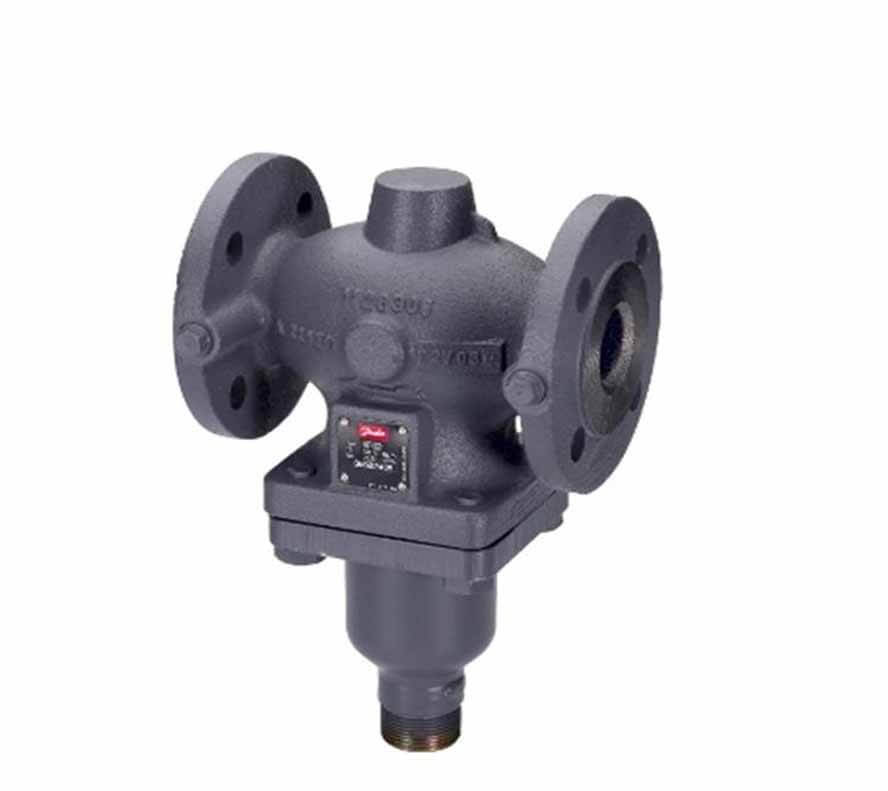

Danfoss VFG 2 065B2389

Клапан универсальный VFG 2 фланцевый, разгруженный для применения с регуляторами давления, перепада давления, расхода, температуры; регулируемая среда – вода; PN = 16 бар; материал – серый чугун

Артикул: 065B2389
Наличие: Есть в наличии
50746.33 50746.33 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Danfoss VFG 2 065B2389

Danfoss VFG2 – регулятор давления для использования в системах централизованного теплоснабжения.
При повышении давления после регулятора (по ходу движения теплоносителя) клапан закрывается.
Регулятор Danfoss VFG2 (065B2388) - состоит из фланцевого клапана, регулирующего блока с диафрагмой и пружиной для настройки давления.

Принцип действия:

Если система находится в нерабочем состоянии, то клапан полностью открыт. Давление в системе после регулирующего клапана передается в полость под регулирующую диафрагму (со стороны настроечной пружины) через импульсную трубку. На другую сторону диафрагмы действует атмосферное давление.
При возрастании регулируемого давления свыше установленного значения клапан Danfoss VFG2 (065B2388) прикрывается до тех пор, пока не установится равновесие между усилиями со стороны диафрагмы и пружины.
Давление может быть отрегулировано изменением настройки.

Обзор модификаций

DN, мм kvs 3/ч) PN, бар Tmax, °C Вес брутто, кг Код
15 4 16 150 6,3 065B2388
20 6,3 16 150 7,01 065B2389
25 8 16 150 9,52 065B2390
32 16 16 150 11,88 065B2391
40 20 16 150 14,94 065B2392
50 32 16 150 17,59 065B2393
65 50 16 150 33,96 065B2394
80 80 16 150 37,26 065B2395
100 125 16 150 65,75 065B2396
125 160 16 150 75 065B2397
150 280 16 140 125,5 065B2398
200 320 16 140 218 065B2399
250 400 16 140 362 065B2400
15 4 25 150 6,35 065B2401
20 6,3 25 150 7,15 065B2402
25 8 25 150 9,53 065B2403
32 16 25 150 11,87 065B2404
40 20 25 150 14,63 065B2405
50 32 25 150 17,74 065B2406
65 50 25 150 34,64 065B2407
80 80 25 150 37,2 065B2408
100 125 25 150 64,82 065B2409
125 160 25 150 73,5 065B2410
15 4 40 150 6,74 065B2411
20 6,3 40 150 7,78 065B2412
25 8 40 150 10,47 065B2413
32 16 40 150 12,81 065B0414
40 20 40 150 16,5 065B2415
50 32 40 150 18,58 065B2416
65 50 40 150 37,5 065B2417
80 80 40 150 39,9 065B2418
100 125 40 150 75 065B2419
125 160 40 150 87,5 065B2420
150 280 40 140 154 065B2421
200 320 40 140 288 065B2422
250 400 40 140 371,6 065B2423

Технические характеристики

Материал чугун
Максимальная температура 150 °C
Минимальная температура 2 °C
Среда циркуляционная вода
Альтернативная среда 30% гликолевый раствор
Количество ходов 2 -ходовой
Позиция шпинделя Нормально открытый
Тип присоединения Фланцевый
Материал клапана - GG 25
Условное давление Ру , бар 16, 25 или 40** бар, фланцы по DIN 2501
Перепад давлений 16 бар
Ход штока 6 мм
Характеристика регулирования линейная
Фактор кавитации 0,6
Протечка максимальное 0,05 % kvs
Разгруженный по давлению Да
Примечание При температуре от 150 °C до 200 °C применяется

Размер

Размер клапана Danfoss VFG 2 065B2389



Описание Danfoss VFG 2 065B2389.pdf
