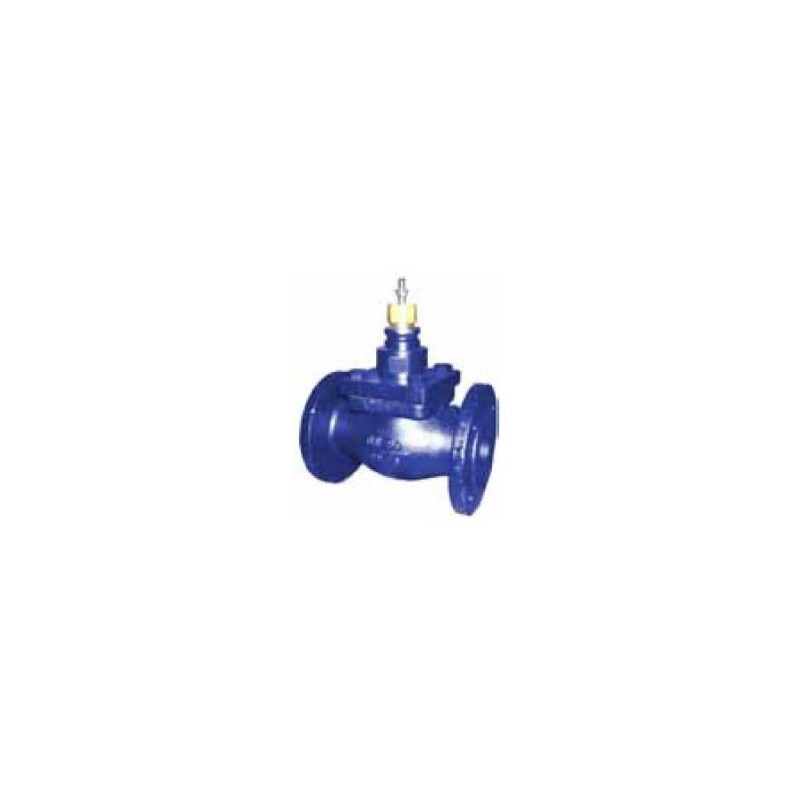

Клапан VGS211F-15CS04
Категория: Полевые контроллеры программируемые
FIELD DEV
Клапан VGS211F...CS – это фланцевый высокотемпературный клапан для сред с температурой до 200 °C.
Клапан предназначен для работы с паром, но подходит также для большого количества других секторов применения, в частности, для систем отопления, кондиционирования и вентиляции, использующих горячую или холодную воду.
В случае использования клапана с рабочими средами температурой ниже 0 °C на него необходимо установить нагреватель штока во избежание образования льда.
| Модель | DN | PN | Kvs, м3/ч | Ход штока, мм | Диапазон регулирования | Вес, кг. |
| VGS211F-15CS03 | 15 | 16 | 0,6 | 16,5 | >50 | 3,5 |
| VGS211F-15CS04 | 15 | 16 | 1,0 | 16,5 | >50 | 3,5 |
| VGS211F-15CS05 | 15 | 16 | 1,6 | 16,5 | >50 | 3,5 |
| VGS211F-15CS07 | 15 | 16 | 2,5 | 16,5 | >50 | 3,5 |
| VGS211F-15CS08 | 15 | 16 | 4,0 | 16,5 | >50 | 3,5 |
| VGS211F-20CS | 20 | 16 | 6,3 | 16,5 | >50 | 4,5 |
| VGS211F-25CS | 25 | 16 | 10 | 16,5 | >35 | 5,5 |
| VGS211F-32CS | 32 | 16 | 16 | 25 | >35 | 8,7 |
| VGS211F-40CS | 40 | 16 | 25 | 25 | >35 | 10,3 |
| VGS211F-50CS | 50 | 16 | 40 | 25 | >35 | 13,7 |
| VGS211F-65CS | 65 | 16 | 63 | 25 | >35 | 19,6 |
| VGS211F-80CS | 80 | 16 | 110 | 45 | >35 | 31,7 |
| VGS211F-100CS | 100 | 16 | 140 | 45 | >35 | 43,5 |
| Конструкция | 2-ходовой пробковый клапан; закрыт при поднятом штоке |
| Номинальное давление | PN 16 |
| Характеристика расхода | Равнопроцентная |
| Диапазон регулирования (Kvs/Kv мин.) | |
| DN15-20 | >50 |
| DN25-100 | >35 |
| Утечка | 0,02 % Kvs |
| ∆Pm | 600 кПа |
| Макс. концентрация гликоля | 50 % |
| Соединения | Фланец согласно ISO 7005-2 |
