Адаптер Forta M800-Danfoss
Категория: Компоненты холодильных систем и аксессуары
FIELD DEV

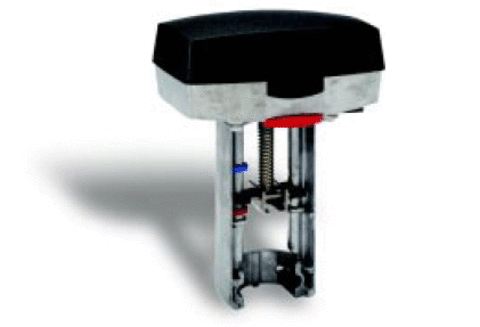

Привод TAC Forta M800 – электромеханический привод для управления двух- и трехходовыми клапанами в системах: горячего водоснабжения, отопления и кондиционирования воздуха.
M800 работает по сигналу увеличить/уменьшить или по аналоговому сигналу 0–10 V. При аналоговом управлении скорость перемещения штока выше.
Электронная схема привода гарантирует одинаковое время исполнения независимо от хода штока клапана.
Привод легко устанавливается и подключается. Для установки привода на клапаны TAC дополнительный крепеж не требуется.
Рабочий диапазон привода регулируется автоматически в зависимости от хода штока клапана. Электронная плата привода определяет и запоминает крайние положения.
Напряжение притания привода – 24 V AC. Есть сигнал обратной связи для индикации позиции 2-10 V и выход 16 V DC для запитывания внешних устройств.
| Тип, марка | Пояснение | Код оборудования |
| M800 | управление - аналоговое или “увеличить/уменьшить” | 8800310030 |
| M800-S2U | см. выше пункт 1 + доп. переключатели конечных позиций | 8800311030 |
| M800-L2SV | V управление - аналоговое или “увеличить/уменьшить” + в комплект включен дополнительный крепеж для клапанов Satchwell | 8800650000 |
| M800-S2+L2SV | управление - аналоговое или “увеличить/уменьшить” + дополнительные переключатели конечных позиций и крепеж для клапанов Satchwell | 8800651000 |
| Наименование и техническая характеристика | Тип, марка | Код оборудования |
| Плата привода | M800 (запчасть) | 100106780 |
| Напряжение питания ………. 24 V AC +25%/ -35%, 50–60 Hz |
| Потребляемая мощность …………………… в среднем 15 VA |
| Подбор трансформатора …………………………………. 50 VA |
Время исполнения:
|
Аналоговый вход:
|
Цифровые входы VH–VC:
|
Выход G1:
|
Выход Y:
|
