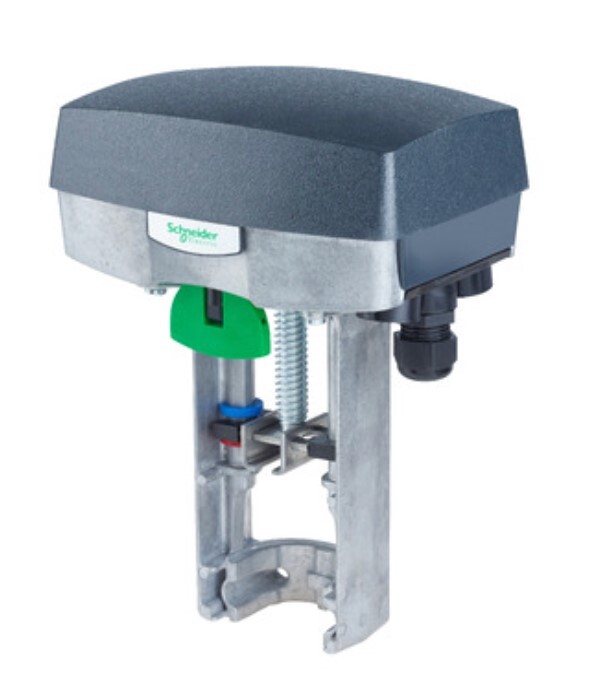

Schneider Electric 8800310030 представляет собой электромеханический привод, разработанный для точного управления двух- и трехходовыми клапанами. Он используется в системах отопления, горячего водоснабжения и кондиционирования воздуха для пропорционального регулирования потока среды и обеспечивает усилие в 800 Н, что делает его подходящим для работы с клапанами большого размера.

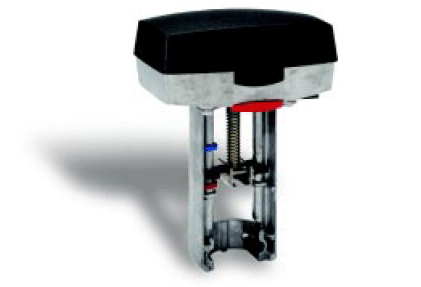

Привод 8800310030 принадлежит к серии SpaceLogic M800, ранее известной как Forta M800, производства Schneider Electric, мирового лидера в сфере автоматизации и управления энергией. Этот привод разработан для точного и надежного регулирования клапанов, что является критически важным для эффективной работы систем ОВКВ в коммерческих и промышленных зданиях.
Устройство оснащено бесщеточным двигателем постоянного тока, который обеспечивает высокое усилие в 800 Н и плавное, бесшумное перемещение штока клапана. Привод имеет аналоговый вход для управляющего сигнала , обычно 0-10 В DC или 2-10 В DC, что позволяет ему работать в пропорциональном режиме, точно позиционируя клапан в зависимости от требуемых параметров.
Одной из ключевых особенностей является функция автоматической калибровки. При первом включении или после ручного сброса, привод сам определяет и запоминает крайние положения хода клапана, что значительно упрощает процесс монтажа и пусконаладки.
Привод 8800310030 также имеет аналоговый выходной сигнал обратной связи 2-10 В DC, который предоставляет информацию о текущем положении клапана для системы управления зданием BMS. Это обеспечивает дополнительный контроль и возможность мониторинга работы системы. Устройство имеет прочный корпус, часто выполненный из литого алюминия, и высокую степень защиты IP54, что делает его устойчивым к внешним воздействиям.
| Тип, марка | Пояснение | Код оборудования |
| M800 | Электромеханический привод клапана | 8800310030 |
| M800-S2U | Электромеханический привод клапана с доп. переключателями конечных позиций |
8800311030 |
| M800-L2SV | Электромеханический привод клапана с переходником для клапанов Satchwell |
8800650000 |
| M800-S2+L2SV | Электромеханический привод клапана с доп. переключателями конечных позиций с переходником для клапанов Satchwell |
8800651000 |
| Фирма-изготовитель | Schneider Electric |
| Серия | SpaceLogic M800 |
| Модель | 8800310030 |
| Тип | Электромеханический привод для клапанов |
| Напряжение питания | 24 В AC/DC |
| Усилие | 800 Н |
| Управление | Пропорциональное (аналоговый сигнал 0-10 В) |
| Сигнал обратной связи | 2-10 В DC |
| Ход штока | 9...52 мм (автоматическая калибровка) |
| Степень защиты | IP54 |
| Материал корпуса | Литой алюминий |
| Рабочая температура | от -10 °C до +50 °C |
| Рабочий цикл | макс. 20%/60 минут |
| Длительность импульса | мин. 20 мсек |
- Высокое усилие. 800 Н для надежного управления клапанами с большим диаметром.
- Точное позиционирование. Пропорциональное управление обеспечивает плавность и точность регулирования.
- Автоматическая калибровка. Значительно упрощает процесс установки и настройки.
- Обратная связь. Выходной сигнал о текущем положении клапана позволяет осуществлять мониторинг.
- Надежность. Бесщеточный двигатель и прочный корпус обеспечивают долгий срок службы.
Schneider Electric позиционирует этот привод как высоконадежное и интеллектуальное решение для оптимизации работы систем ОВКВ. Производитель подчеркивает его способность к автоматической калибровке, что экономит время на ввод в эксплуатацию, и его совместимость с современными системами BMS, что делает его ключевым компонентом для создания энергоэффективных и умных зданий.
