Плата привода M800 (зап. часть)
Артикул: 100106740
Наличие: Есть в наличии
12028.92 12028.92 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Schneider Electric 100106740

Плата привода M800 (зап. часть)
Категория: Запасные части и аксессуары ОВК
FIELD DEV

Описание

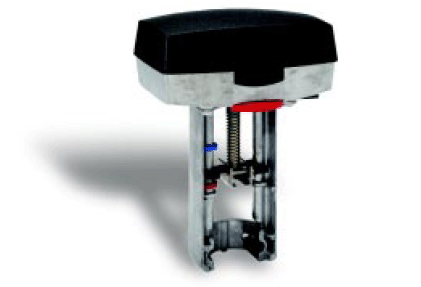

Привод TAC Forta M800 – электромеханический привод для управления двух- и трехходовыми клапанами в системах: горячего водоснабжения, отопления и кондиционирования воздуха.

M800 работает по сигналу увеличить/уменьшить или по аналоговому сигналу 0–10 V. При аналоговом управлении скорость перемещения штока выше.

Электронная схема привода гарантирует одинаковое время исполнения независимо от хода штока клапана.

Привод легко устанавливается и подключается. Для установки привода на клапаны TAC дополнительный крепеж не требуется.

Рабочий диапазон привода регулируется автоматически в зависимости от хода штока клапана. Электронная плата привода определяет и запоминает крайние положения.

Напряжение притания привода – 24 V AC. Есть сигнал обратной связи для индикации позиции 2-10 V и выход 16 V DC для запитывания внешних устройств.

Обзор модификаций

Тип, марка Пояснение Код оборудования
M800 управление - аналоговое или “увеличить/уменьшить” 8800310030
M800-S2U см. выше пункт 1 + доп. переключатели конечных позиций 8800311030
M800-L2SV V управление - аналоговое или “увеличить/уменьшить” + в комплект включен
дополнительный крепеж для клапанов Satchwell
8800650000
M800-S2+L2SV управление - аналоговое или “увеличить/уменьшить” + дополнительные
переключатели конечных позиций и крепеж для клапанов Satchwell
8800651000



Наименование и техническая характеристика Тип, марка Код оборудования
Плата привода M800 (запчасть) 100106780



Технические данные:



Напряжение питания ………. 24 V AC +25%/ -35%, 50–60 Hz
Потребляемая мощность …………………… в среднем 15 VA
Подбор трансформатора …………………………………. 50 VA
Время исполнения:
  • Аналоговый сигнал, ход штока 9–25 мм …………….. 15 сек
  • Аналоговый сигнал, ход штока 25–32 мм …………… 20 сек
  • Аналоговый сигнал, ход штока 32–52 мм …………… 30 сек
  • Увеличить/уменьшить ………………………… 300 сек/60 сек
  • Ход штока ………………………………………………. 9–52 мм
  • По умолчанию …………………………………………….. 20 мм
  • Усилие ……………………………………………………… 800 N
  • Рабочий цикл ……………………………. макс. 20%/60 минут
Аналоговый вход:
  • Напряжение ……………………………………………… 0–10 V
  • Сопротивление ………………………………….. мин 100 кОм
Цифровые входы VH–VC:
  • Напряжение на открытом входе ……………………. 24 V AC
  • Сила тока через закрытый вход ……………………….. 5 мА
  • Длительность импульса ……………………….. мин. 20 мсек
Выход G1:
  • Напряжение ……………………………………. 16 V DC ±0.3 V
  • Нагрузка …………. 25 мА, защита от короткого замыкания
Выход Y:
  • Напряжение ………………………………….. 2-10 V (0-100%)
  • Нагрузка …………………………………………………….. 2 мА
