Schneider Electric 100106780

Плата привода M700-SRSU (зап. часть)
Артикул: 100106780
Наличие: Есть в наличии
13815.44 13815.44 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Schneider Electric 100106780

Плата привода M700-SRSU (зап. часть)
Категория: Запасные части и аксессуары ОВК
FIELD DEV

Описание

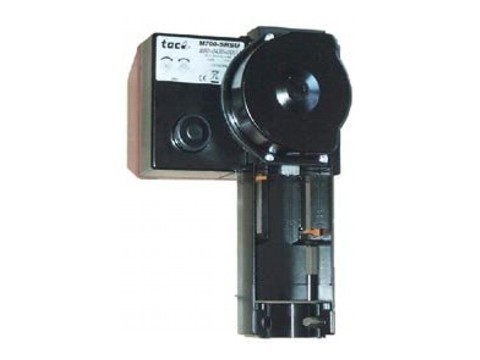

Привод TAC Forta M700 – электромеханический привод с пружинным возвратом для управления двух- и трехходовыми клапанами в системах:

  • горячего водоснабжения;
  • отопления;
  • кондиционирования воздуха.

M700 работает по сигналу “Увеличить/уменьшить” или по аналоговому сигналу 2–10V. При аналоговом управлении скорость перемещения штока выше.

Привод легко устанавливается и подключается. Для установки привода на клапаны ТАС дополнительный крепеж не требуется.

Ход винта привода регулируется автоматически в зависимости от хода штока клапана. Электронная плата определяет и запоминает крайние положения.

Напряжение питания – 24 V AC. Привод также выдает сигнал индикации положения 2-10 V и имеет выход 16 V DC для запитывания внешних устройств.

Обзор модификаций

Тип, марка Пояснение Код оборудования
M700-SRSU управление - аналоговое или “увеличить/уменьшить”, при потере питания шток
идет вверх
8800430000
M700-S2-SRSU управление - аналоговое или “увеличить/уменьшить”, при потере питания шток
идет вверх + дополнительно переключатели конечных позиций
8800431000
M700-SRSD управление - аналоговое или “увеличить/уменьшить”, при потере питания шток
идет вниз
8800440000
M700-S2-SRSD управление - аналоговое или “увеличить/уменьшить”, при потере питания шток
идет вниз + дополнительно переключатели конечных позиций
8800441000
M700-SRSU+L7SV управление - аналоговое или “увеличить/уменьшить”, при потере питания шток
идет вверх + доп. крепеж (переходник) на клапана Satchwell
8800630000
M700-S2-SRSU+L7SV управление - аналоговое или “увеличить/уменьшить”, при потере питания шток
идет вверх + доп. крепеж (переходник) на клапана Satchwell + дополнительно
переключатели конечных позиций
8800631000
M700-SRSD+L7SV управление - аналоговое или “увеличить/уменьшить”, при потере питания шток
идет вниз + доп. крепеж (переходник) на клапана Satchwell
8800640000



Наименование и техническая характеристика Тип, марка Код оборудования
Плата привода  M700-SRSU
(запчасть)
100106780
Плата привода M700-SRSD
(запчасть)
100106790



Описание Schneider Electric 100106780.pdf
