Плата привода M310 (зап. часть)
Категория: Запасные части и аксессуары ОВК
FIELD DEV

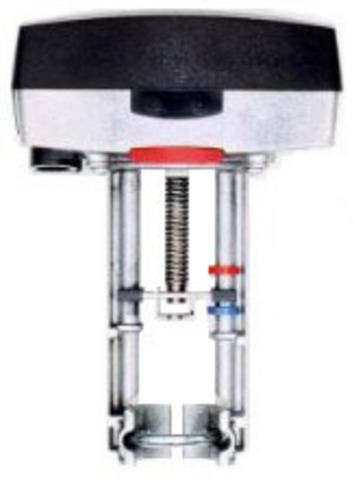

Привод TAC Forta M310 – электромеханический привод для управления двух- и трехходовыми клапанами в системах горячего водоснабжения, отопления и кондиционирования воздуха.
M310 работает по сигналу “Увеличить/Уменьшить” или по аналоговому сигналу 0–10 V. При аналоговом управлении скорость перемещения штока выше.
Привод легко устанавливается и подключается. Для установки привода на клапаны ТАС дополнительный крепеж не требуется, кроме некоторых клапанов DN15.
Ход винта привода регулируется автоматически в зависимости от хода штока клапана. Электронная плата определяет и запоминает крайние положения.
Напряжение питания – 24 V AC. Привод также выдает сигнал индикации положения 2-10 V и имеет выход 16 V DC для запитывания внешних устройств.
| Тип | Пояснение | Код оборудования |
| M310 | управление аналоговое или “увеличить/уменьшить” | 8800210030 |
| M310+L2SV | аналоговое управление или “увеличить/уменьшить” + крепеж для клапанов Satchwell | 8800610000 |
| M310-S2+L2SV | аналоговое управление или “увеличить/уменьшить” + доп. переключатели конечных позиций + крепеж для клапанов Satchwell | 8800611000 |
| Напряжение питания ………. 24 V AC +25%/ -35%, 50–60 Hz |
| Потребляемая мощность …………………… в среднем 6 VA |
| Подбор трансформатора …………………………………. 30 VA |
Время исполнения:
|
Аналоговый вход:
|
Цифровые входы VH–VC:
|
Выход G1:
|
Выход Y:
|
