Привод Schneider Electric M310-S2+L2SV

Name: Привод Schneider Electric M310-S2+L2SV
SKU: 8800611000

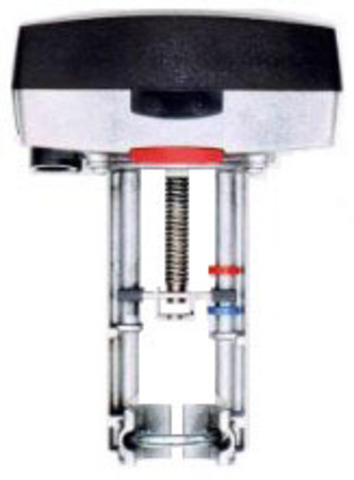

Привод M310-S2+L2SV

Артикул: 8800611000

Наличие: Есть в наличии

Описание

Schneider Electric 8800611000

Привод M310-S2+L2SV
Категория: Датчики
FIELD DEV

Описание

Привод TAC Forta M310 – электромеханический привод для управления двух- и трехходовыми клапанами в системах горячего водоснабжения, отопления и кондиционирования воздуха.

M310 работает по сигналу “Увеличить/Уменьшить” или по аналоговому сигналу 0–10 V. При аналоговом управлении скорость перемещения штока выше.

Привод легко устанавливается и подключается. Для установки привода на клапаны ТАС дополнительный крепеж не требуется, кроме некоторых клапанов DN15.

Ход винта привода регулируется автоматически в зависимости от хода штока клапана. Электронная плата определяет и запоминает крайние положения.

Напряжение питания – 24 V AC. Привод также выдает сигнал индикации положения 2-10 V и имеет выход 16 V DC для запитывания внешних устройств.

Обзор модификаций

Тип	Пояснение	Код оборудования
M310	управление аналоговое или “увеличить/уменьшить”	8800210030
M310+L2SV	аналоговое управление или “увеличить/уменьшить” + крепеж для клапанов Satchwell	8800610000
M310-S2+L2SV	аналоговое управление или “увеличить/уменьшить” + доп. переключатели конечных позиций + крепеж для клапанов Satchwell	8800611000

Технические данные:

Напряжение питания ………. 24 V AC +25%/ -35%, 50–60 Hz

Потребляемая мощность …………………… в среднем 6 VA

Подбор трансформатора …………………………………. 30 VA

Время исполнения:

Аналоговый сигнал, ход штока 9–25 мм …………….. 15 сек
Аналоговый сигнал, ход штока 25–32 мм …………… 20 сек
Увеличить/уменьшить ………………………… 300 сек/60 сек
Ход штока ………………………………………………. 9–32 мм
По умолчанию …………………………………………….. 20 мм
Усилие ……………………………………………………… 300 N
Рабочий цикл ……………………………. макс. 20%/60 минут

Аналоговый вход:

Напряжение ……………………………………………… 0–10 V
Сопротивление ………………………………….. мин 100 кОм

Цифровые входы VH–VC:

Напряжение на открытом входе ……………………. 24 V AC
Сила тока через закрытый вход ……………………….. 5 мА
Длительность импульса ……………………….. мин. 20 мсек

Выход G1:

Напряжение ……………………………………. 16 V DC ±0.3 V
Нагрузка …………. 25 мА, защита от короткого замыкания

Выход Y:

Напряжение ………………………………….. 2-10 V (0-100%)
Нагрузка …………………………………………………….. 2 мА

Описание Schneider Electric M310-S2+L2SV.pdf
