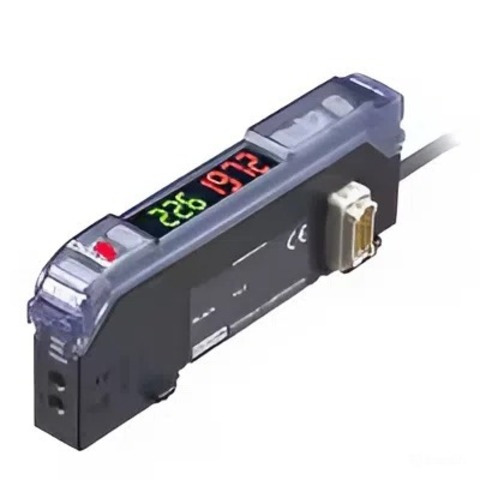

Keyence FS‑V22 представляет собой высокоточный волоконно-оптический усилитель, предназначенный для обработки сигналов от датчиков-волокон в автоматизации, микрообработке и сборочных линиях, где важны быстрая реакция, точность и компактные габариты.
Усилитель FS‑V22 серии FS‑V от Keyence, также известный как «волоконный усилитель FS‑V22» или «fiber amplifier FS‑V22», служит расширяемым модулем для преобразования сигналов от волоконных сенсоров FU‑серии. Встроенный источник красного светодиода, цифровой дисплей PV – зеленый, CV – красный, универсальные настройки Light‑ON/Dark‑ON, таймер, Shift, 6 режимов отклика и S‑APC технология обеспечивают чувствительность, адаптируемость и стабильность работы даже в сложных условиях. Корпус усилителя — поликарбонат, размер компактный (9×70×30 мм), питание 12‑24 В DC, потребление от 430 до 720 мВт в зависимости от режима. Выход – NPN открытый коллектор ≤ 20 мА, остаточное напряжение ≤ 1 В. Скорость переключения варьируется от 250 µс (FINE) до 4 мс ULTRA TURBO, включая высокоскоростной режим 50 µс. Усилитель устойчив к световым помехам до 30 000 люкс, вибрациям 10–55 Гц, ударам 500 m/s² и температура от –10 °C до +55 °C, лимит –10…+45 °C при 11+ модулях. Устройство может работать автономно или совместно с другими FS‑V модулями, максимум 16 единиц на рейке DIN. Оно идеально для применения при детекции мелких объектов, прецизионных микрооперациях, а также в условиях ограниченного пространства и высоких требований по скорости.
| Производитель | Keyence Corporation, Япония |
| Серия | FS‑V |
| Модель | FS‑V22 |
| Тип | Expansion unit, 1‑output с кабелем, NPN open-collector |
| Источник света | Красный LED |
| Скорость отклика | 250 µс (FINE) / 500 µс (TURBO) / 1 ms (SUPER) / 4 ms (ULTRA TURBO) / 500 µс (HIGH RESOLUTION) / 50 µс (HIGH SPEED) |
| Напряжение питания | 12–24 В DC ±10 %, пульсации ≤ 10 % |
| Выход | NPN, ≤ 20 мА при ≤ 40 В, остаточное ≤ 1 В |
| Потребление энергии | Normal: 580 мВт; ECO half: 480 мВт; ECO all: 430 мВт; HIGH SPEED/S‑APC: до 720 мВт |

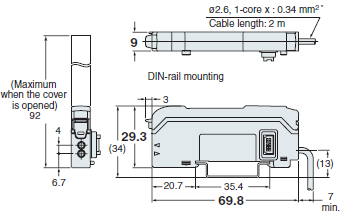

| Размер/вес | 9×70×30 мм, ~45 г с кабелем (2 м) |
| Температурный диапазон | –10…+55 °C (до +45 °C при 11+ модулях) |
| Защита от влияний | Свет (20 000–30 000 люкс), вибрация, удары |
| Материал корпуса | Поликарбонат |
- Полностью настраиваемый режим работы: Light‑ON/Dark‑ON, Shift ±1 999, таймеры (OFF, задержка, импульс).
- Шесть режимов отклика, включая UHIGH SPEED (50 µс).
- S‑APC технология – автоматическая стабилизация мощности светодиода.
- Расширяемость: до 16 модулей на DIN‑рейке.
- Вывод показаний в PV/CV – видно реальные и заданные пороговые значения.
- Индустриальная стойкость к яркому свету, вибрации и ударам.
- Компактные размеры и легкий вес позволяют интеграцию в ограниченных пространствах.
Усилитель FS‑V22 серии FS‑V — это компактное расширяемое решение для обработки сигналов от волоконных сенсоров. Обеспечивает высокую скорость (до 50 µс), гибкие настройки (режимы, Shift, таймеры, S‑APC) и устойчивость к промышленным воздействиям. Прекрасно подходит для микросборочных, сборочных и прецизионных задач.
Техническое_описание_Keyence_FS‑V22.pdf
Дополнительная_информация_по_всем_моделям_Keyence_FS‑V22.pdf
