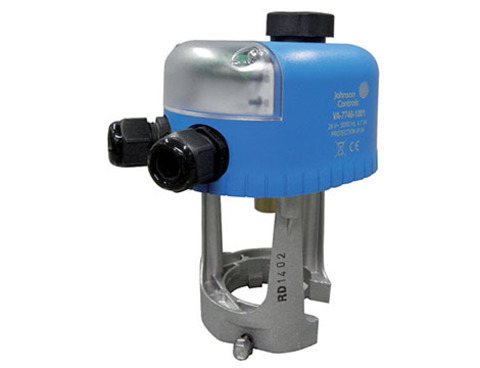

Johnson Controls VA‑7746‑1001 представляет собой линейный электрический пропорциональный привод с шагом 20 мм и усилием до 500 N. Используется для управления клапанами York VG7000 с пропорциональным сигналом 0 … 10 VDC и ручным управлением.
Привод VA‑7746‑1001 входит в серию VA‑7700 / 7746 Electric Actuators от Johnson Controls / York. Обеспечивающий линейное перемещение штока до 20 мм и усилие до 500 N. Питание - 24 VAC, а время полного хода варьируется от 84 до 200 сек в зависимости от сегмента хода.
Модель оснащена механическим ручным приводом и ограничителем перемещения, что позволяет ручную регулировку в случае отключения питания. Привод автоматически самокалибруется при установке, благодаря встроенной функции Auto‑Calibration. Пять LED-индикаторов отображают текущую позицию штока и код ошибок.
Корпус выполнен из пластика с защитой IP54, что обеспечивает защиту от пыли и брызг воды, подходит для установки как в закрытых шкафах, так и на стенах. Привод имеет уникальную С‑образную скобу, которая уменьшает высоту конструкции и позволяет боковой монтаж, экономя вертикальное пространство.
Для упрощения монтажа предусмотрены DIP‑переключатели для выбора направления действия и сигналов обратной связи, а в случае выхода штока или сбоя связи модуль автоматически возвращает шток в преднастроенное положение. Поддерживается протокол Metasys и другие HVAC-системы.
| Производитель | Johnson Controls (под брендом York), США |
| Серия | VA‑7700 / VA‑7746 |
| Модель | VA‑7746‑1001 |
| Ход штока | 8…20 мм (макс. 20 мм) |
| Усилие | 500 N |
| Питание | 24 VAC / 50‑60 Hz |
| Продолжительность движения | 84–200 секунд (зависит от длины хода) |
| Ручной привод | Да (manual override) |
| Автокалибровка | Да, при установке или смене положения клапана |
| Обратная связь | Позиционный сигнал 0…10 VDC |
| LED‑индикаторы | 5 светодиодов отображают позицию и ошибки |
| Монтаж | Боковой с С‑образной скобой |
| Защита корпуса | IP54 |
| Тип сертификата | Metasys / UL / CE совместимость |
| Вес | ~1.1 кг |
|
Код заказа |
Напряжение питания (50/60 Гц) |
Способ регулирования |
Усилие |
Ход штока |
Полное время хода штока |
Класс защиты корпуса |
Потребляемая мощность |
|
24 VAC |
Трехпозиционное |
500 Н |
20 мм |
190 с |
IP54 |
2.4 VA |
|
|
230 VAC |
|||||||
|
24 VAC |
|||||||
|
230 VAC |
|||||||
|
24 VAC |
Пропорциональное
|
4.4 VA |
|||||
|
VA-7746-1001 |
24 VAC |
|
Код заказа |
Напряжение питания (50/60 Гц) |
Способ регулирования |
Усилие |
Ход штока |
Полное время хода штока |
Класс защиты корпуса |
Потребляемая мощность |
|
24 VAC |
Трехпозиционное |
500 Н |
20 мм |
190 с |
IP 54 |
2.4 VA |
|
|
230 VAC |
Трехпозиционное |
||||||
|
24 VAC |
Трехпозиционное |
||||||
|
230 VAC |
Трехпозиционное |
||||||
|
24 VAC |
Пропорциональное |
4.4 VA |
|||||
|
24 VAC |
Пропорциональное |
- Auto‑Calibration облегчает запуск без ручной настройки.
- Ручной привод, позволяющий регулировку в отсутствии питания.
- Уникальное С‑образное крепление, позволяющее боковой монтаж и экономию места.
- Индикация LED для диагностики и мониторинга положения.
- Интеграция с HVAC‑системами через Metasys и другие протоколы.
Серия приводов VA‑7700 (включая VA‑7746‑1001) обеспечивает пропорциональное управление (0–10 VDC / 0(4)‑20 mA), ход штока 20 мм и усилие до 500 N, автоматическую калибровку, ручное управление и обратную связь - идеально подходит для клапанов VG7000 в системах HVAC.
