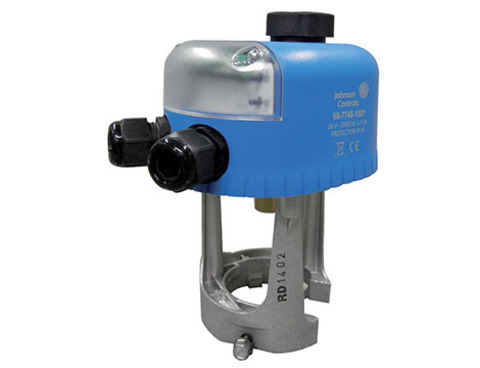

Johnson Controls VA-7740-1003 представляет собой линейный электрический привод для регулирующих клапанов. Используется в системах отопления, вентиляции и кондиционирования для точного управления потоком теплоносителя на клапанах серий VG7000, VGS800 и VG9000
Время хода ~90 сек на полный ход 20 мм, скорость 0.22 мм/сек.

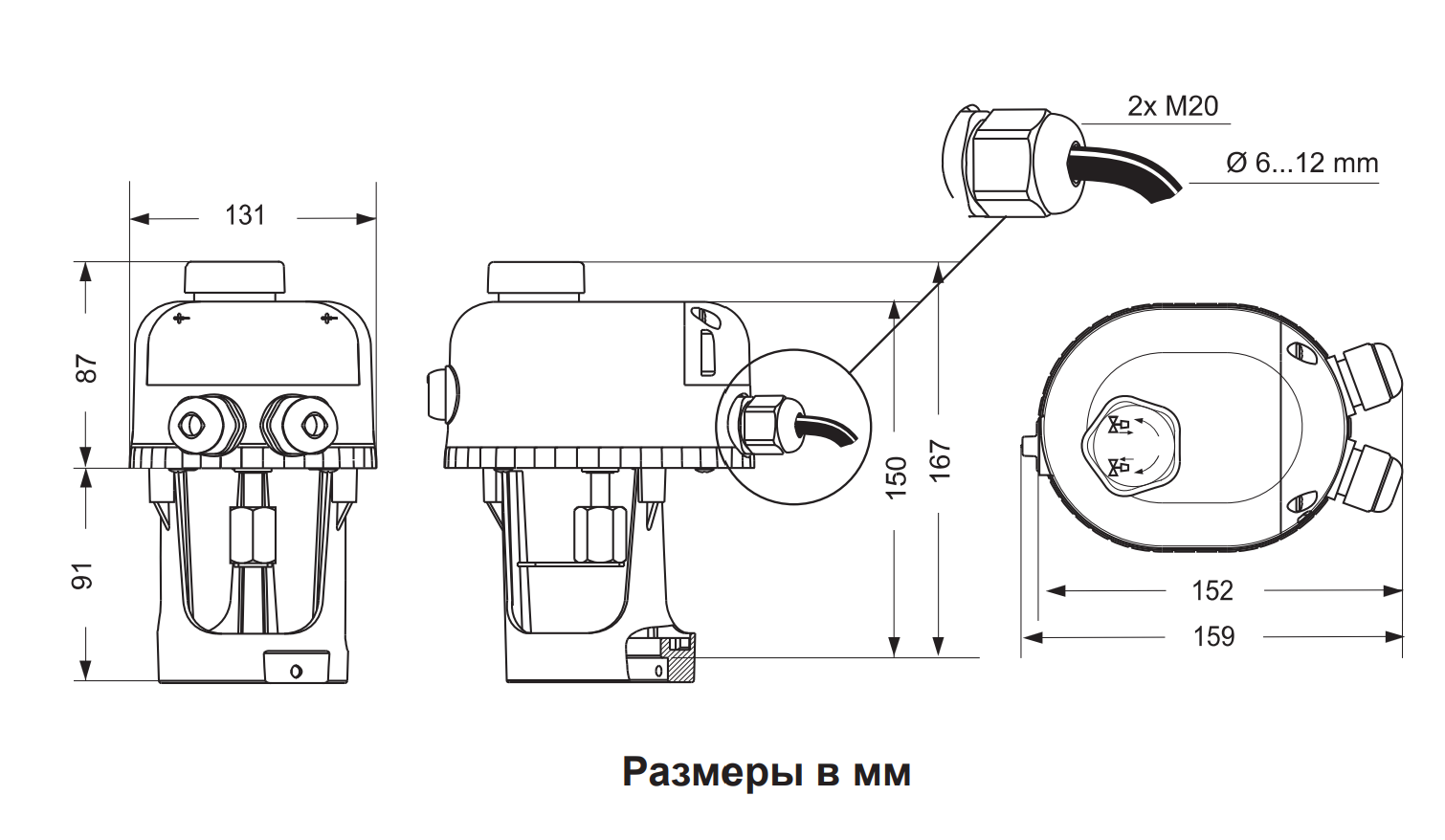

Корпус алюминиевый/пластиковый IP54, колонка из 5 LED-индикаторов показывает статус питание, направление, положение, ошибки. Ручной аварийный override механический ключ, защита от перегрузки по току. Подключение: 3-позиционные входы Y11/Y12/Y13 для floating control от контроллеров Metasys, TEC, DX-9100. Рабочая среда: -30...+50°C, теплоноситель до +140°C, не для агрессивных сред. Вес 1.1 кг, габариты ~120x100x150 мм с кронштейном. Монтаж вертикально/горизонтально, без инструментов.
По сравнению с пропорциональными VA-7746 0-10V проще и дешевле, но без позиционной точности. Надежность высокая: MTBF 1 млн циклов, срок службы 15+ лет. Интеграция с BMS по аналоговым сигналам. Не требует настройки - plug&play после установки. Совместим с VG74xx, VGF2xx клапанами. Сервис: просто снять/поставить новый. В обзорах хвалят стабильность при перепадах напряжения ±10%. Полное описание в каталогах JCI по VA-77xx.
| Фирма-изготовитель | Johnson Controls |
| Серия | VA-7740 / VA-7700 |
| Модель | VA-7740-1003 |
| Тип | Линейный привод 3-позиционный |
| Питание | 230 VAC, 50/60 Гц, 5 ВА |
| Усилие | 500 Н |
| Ход штока | 8-20 мм самонастройка |
| Время хода | 90 сек / 20 мм |
| Управление | 3-point Y11/Y12/Y13 |
| Защита | IP54 |
| Вес | 1.1 кг |
- Самонастройка хода под клапан 8-20 мм.
- Синхронный двигатель 500 Н для больших клапанов.
- 5 LED-индикаторов статуса/ошибок.
- Ручной override без снятия.
- IP54 для влажных помещений.
- Простая 3-позиционная логика.
- Монтаж на VG7000/VG9000 без адаптеров.
|
Код заказа |
Напряжение питания (50/60 Гц) |
Способ регулирования |
Усилие |
Ход штока |
Полное время хода штока |
Класс защиты корпуса |
Потребляемая мощность |
|
24 VAC |
Трехпозиционное |
500 Н |
20 мм |
190 с |
IP54 |
2.4 VA |
|
|
230 VAC |
|||||||
|
24 VAC |
|||||||
|
VA-7740-1003 |
230 VAC |
||||||
|
24 VAC |
Пропорциональное
|
4.4 VA |
|||||
|
24 VAC |
|
Код заказа |
Напряжение питания (50/60 Гц) |
Способ регулирования |
Усилие |
Ход штока |
Полное время хода штока |
Класс защиты корпуса |
Потребляемая мощность |
|
24 VAC |
Трехпозиционное |
500 Н |
20 мм |
190 с |
IP 54 |
2.4 VA |
|
|
230 VAC |
Трехпозиционное |
||||||
|
24 VAC |
Трехпозиционное |
||||||
|
230 VAC |
Трехпозиционное |
||||||
|
24 VAC |
Пропорциональное |
4.4 VA |
|||||
|
24 VAC |
Пропорциональное |
A-7740-1003 - надежный трехпозиционный привод с усилием 500 Н и самонастройкой хода, обеспечивающий точное управление клапанами VG7000 в HVAC-системах без сложной калибровки.
