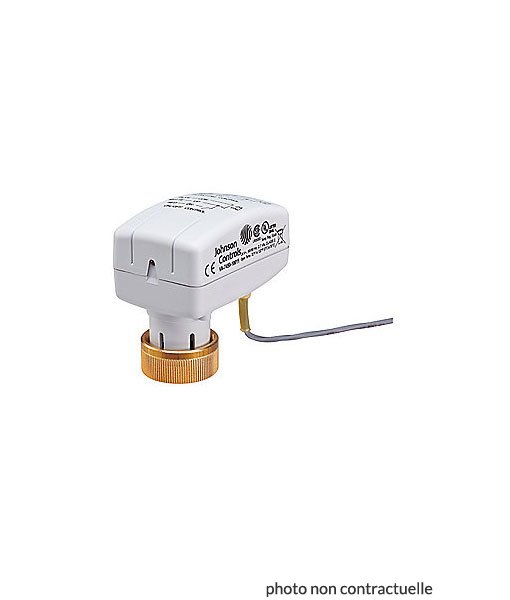

Johnson Controls VA-7482-2001-RA представляет собой пропорциональный линейный электропривод для клапанов.
Он обеспечивает перемещение штока 4.3 мм с силой 120 Н по сигналу 0-10 В (реверсивное действие). Используется в системах HVAC для точного регулирования потоков в зоновых клапанах VG4000/VG5000 и терминальных устройствах.
VA-7482-2001-RA - это компактный электронный актуатор из серии VA-748x, разработанный для пропорционального управления линейными клапанами Johnson Controls и совместимых моделей конкурентов. При поступлении сигнала 0-10 ВDC 24 VAC питание привод выдвигает или убирает шток реверсивная логика RA: при 10В шток уходит вверх, при 0В - вниз, обеспечивая позиционирование с обратной связью 0-10 В. Время полного хода 34.4 с 8 с/мм, что подходит для плавного контроля воды/гликоля в системах отопления, охлаждения и VAV-заслонок. Сила 120 Н позволяет работать с клапанами DN15-50 при давлении до PN16 и температурах +2...+95°C.
Монтаж осуществляется резьбой M28x1.5 напрямую на VG5000/VG4000 без адаптеров, кабель 1.5 м 18 AWG с цветовой маркировкой упрощает подключение к контроллерам. Функция end-of-stroke confirmation каждые 2 часа автоматически проверяет концы хода 60 с движения, предотвращая дрейф позиции. Защита IP54, корпус из термопласта выдерживает влажность до 95% RH, температура окружающей среды 0...+50°C. Ресурс 150 000 циклов, шум <30 dBA обеспечивает тихую работу в офисах и больницах.

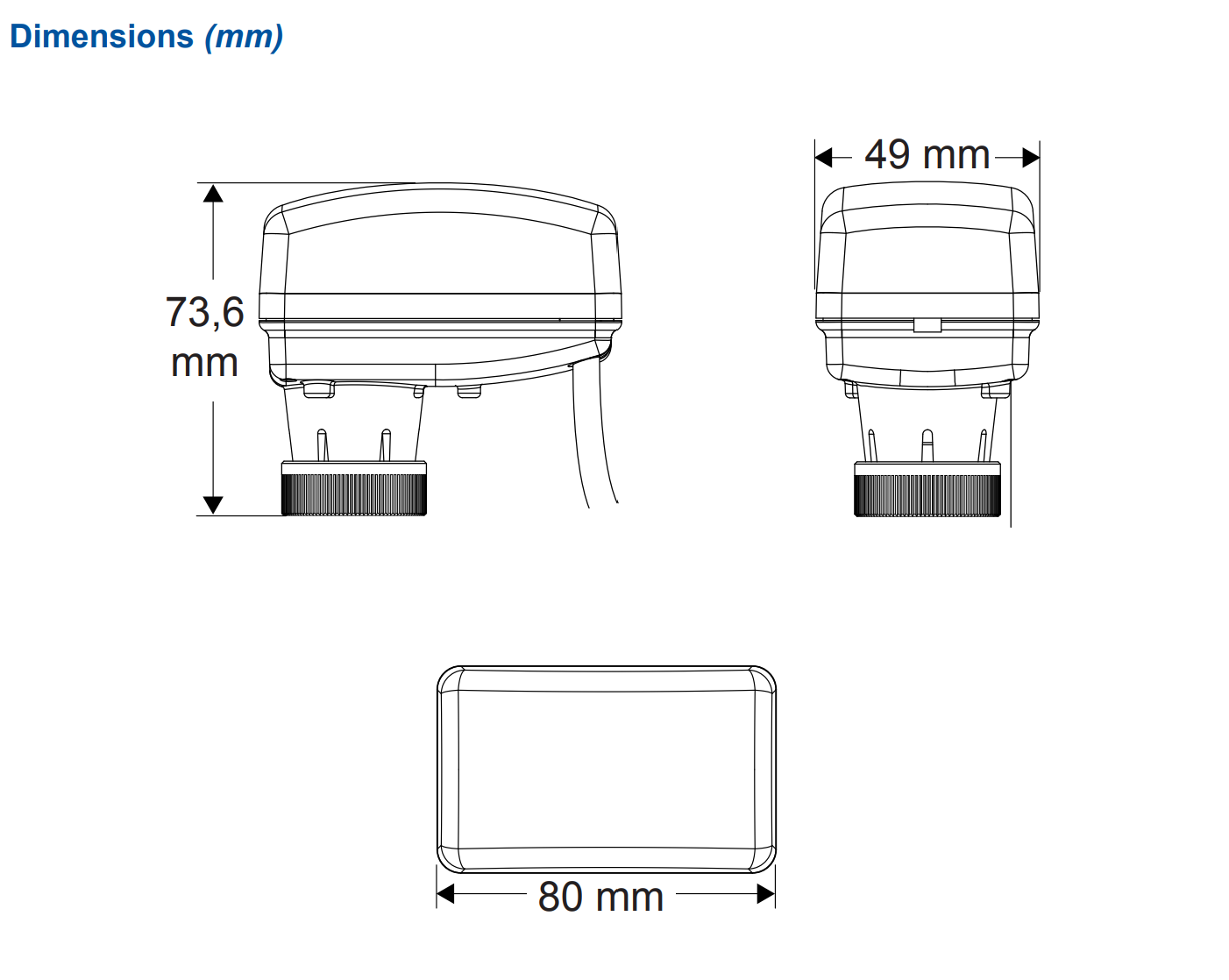

В отличие от floating-моделей, пропорциональная версия идеальна для TEC-систем с PID-регулировкой, минимизируя перерегулирование. Регулируемый ход 4.3 мм стандарт, опции 3.2/6.0 мм позволяет адаптацию под разные клапаны. Документация подчеркивает CE/UL-сертификацию, включая UL2043 для plenum-установок. В эксплуатации снижает энергопотребление на 20-30% за счет точного позиционирования и автоадаптации. Габариты ~75x75x65 мм, вес 0.45 кг удобны для плотных щитов.
- Пропорциональное управление с обратной связью 2-10 В для TEC-контроллеров.
- Регулируемый ход штока под разные клапаны 4.3/3.2/6.0 мм.
VA-7482-2001-RA обеспечивает точное пропорциональное позиционирование с функцией end-of-stroke confirmation и компактным дизайном для надежного контроля в HVAC-приложениях.
Техническое_описание_Johnson_Controls_VA-7482-2001-RA.pdf
