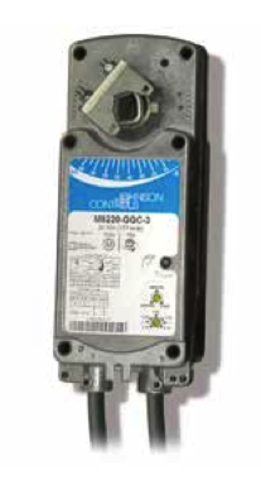

Johnson Controls M9220-BDC-1

DAF2.20S. 230 VAC, двухпозиционное управление, 20 Нм

Артикул: M9220-BDC-1

Наличие: Есть в наличии

Описание

Johnson Controls M9220-BDC-1

DAF2.20S. 230 VAC, двухпозиционное управление, 20 Нм
Категория: Приводы воздушных заслонок
ACT.ROTARY,ON/OFF 230

20 Н*М, двухпозиционные (ON/OFF), трехпозиционные и пропорциональные приводы

Электрические приводы серии М9220 непосредственного монтажа с возвратной пружиной обеспечивают надёжное управление заслонками и клапанами систем отопления, вентиляции и кондиционирования воздуха.

В серию входят приводы с двухпозиционным (ON/OFF), трехпозиционным и пропорциональным регулированием. Они являются реверсивными и не требуют сопрягающих рычажных устройств, устанавливаясь на заслонку.

Характеристики

- Двухпозиционное (ON/OFF), трехпозиционное и пропорциональное регулирование.
- Два или три привода, установленные тандемом, развивают двойной или тройной крутящий момент.
- Возможна одновременная работа до 5 приводов, соединённых параллельно.
- Дополнительные настраиваемые концевые ограничители. Концевые ограничители используются для сокращения диапазона вращения привода, что повышает срок службы привода путем отключения электродигателя при обнаружении перегрузки.
- Электрическое подключение с помощью кабеля, не содержащего галогенов.
- Степень защиты корпуса IP54 (NEMA2)
- Алюминиевый корпус.
- Простое блокирование при ручном управлении с автоматическим разблокированием и место для хранения коленчатой рукоятки ручного управления.
- Режим энергосбережения в крайних положениях.
- Два встроенных вспомогательных выключателя с позолоченными контактами (модели ххС).

Обзор модификаций

Код заказа	Крутящий момент	Время перемещения		Площадь заслонки	Способ регулирования	2 вспомогательных выключателя	Напряжение питания (50/60 Гц)
20 Nm
M9220-AGA-1	20 Н*м	150 с	20 с	2.0 m²	Двухпозиционное (ON/OFF) и трехпозиционное	—	AC/DC 24 V
M9220-AGC-1
M9220-BDA-1		25...57 с	11...15 с	4.0 m²	Двухпозиционное (0N/OFF)	—	230 VAC
M9220-BDC-1
M9220-BGA-1						—	AC/DC 24 V
M9220-BGC-1
M9220-GGA-1		150 с	26 с		Пропорциональное 0(2)-10В	—
M9220-GGC-1
M9220-HGA-1					Пропорциональное 0 (2)-10 В со смещением хода штока	—
M9220-HGC-1

Описание Johnson Controls M9220-BDC-1.pdf
