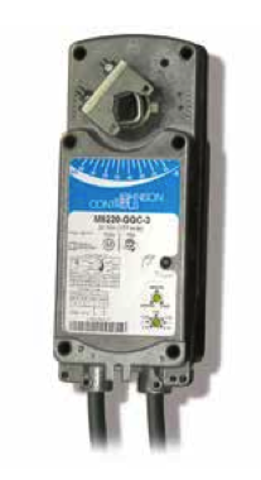

Johnson Controls M9220-AGA-1

DBF1.20. 24 VAC/DC, двухпозиционное и трехпозиционное управление, 20 Нм

Артикул: M9220-AGA-1
Наличие: Есть в наличии
29344.5 29344.50 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Johnson Controls M9220-AGA-1

DBF1.20. 24 VAC/DC, двухпозиционное и трехпозиционное управление, 20 Нм
Категория: Приводы воздушных заслонок
ACT.ROTARY FLOATING 24

20 Н*М, двухпозиционные (ON/OFF), трехпозиционные и пропорциональные приводы

Электрические приводы серии М9220 непосредственного монтажа с возвратной пружиной обеспечивают надёжное управление заслонками и клапанами систем отопления, вентиляции и кондиционирования воздуха.

В серию входят приводы с двухпозиционным (ON/OFF), трехпозиционным и пропорциональным регулированием. Они являются реверсивными и не требуют сопрягающих рычажных устройств, устанавливаясь на заслонку.

Характеристики

  • - Двухпозиционное (ON/OFF), трехпозиционное и пропорциональное регулирование.
  • - Два или три привода, установленные тандемом, развивают двойной или тройной крутящий момент.
  • - Возможна одновременная работа до 5 приводов, соединённых параллельно.
  • - Дополнительные настраиваемые концевые ограничители. Концевые ограничители используются для сокращения диапазона вращения привода, что повышает срок службы привода путем отключения электродигателя при обнаружении перегрузки.
  • - Электрическое подключение с помощью кабеля, не содержащего галогенов.
  • - Степень защиты корпуса IP54 (NEMA2)
  • - Алюминиевый корпус.
  • - Простое блокирование при ручном управлении с автоматическим разблокированием и место для хранения коленчатой рукоятки ручного управления.
  • - Режим энергосбережения в крайних положениях.
  • - Два встроенных вспомогательных выключателя с позолоченными контактами (модели ххС).

Обзор модификаций

Код заказа

Крутящий момент

Время перемещения

Площадь заслонки

Способ регулирования

2 вспомогательных выключателя

Напряжение

питания

(50/60 Гц)

20 Nm

M9220-AGA-1











20 Н*м

150 с

20 с

2.0 m2

Двухпозиционное (ON/OFF) и трехпозиционное



AC/DC 24 V

M9220-AGC-1



M9220-BDA-1



25...57 с



11...15 с

4.0 m2



Двухпозиционное (0N/OFF)

230 VAC

M9220-BDC-1



M9220-BGA-1





AC/DC 24 V

M9220-BGC-1



M9220-GGA-1



150 с



26 с

Пропорциональное 0(2)-10В

M9220-GGC-1



M9220-HGA-1

Пропорциональное

0 (2)-10 В со смещением

хода штока

M9220-HGC-1





Описание Johnson Controls M9220-AGA-1.pdf
