JOHNSON CONTROLS Прочее Johnson Controls M9203-602

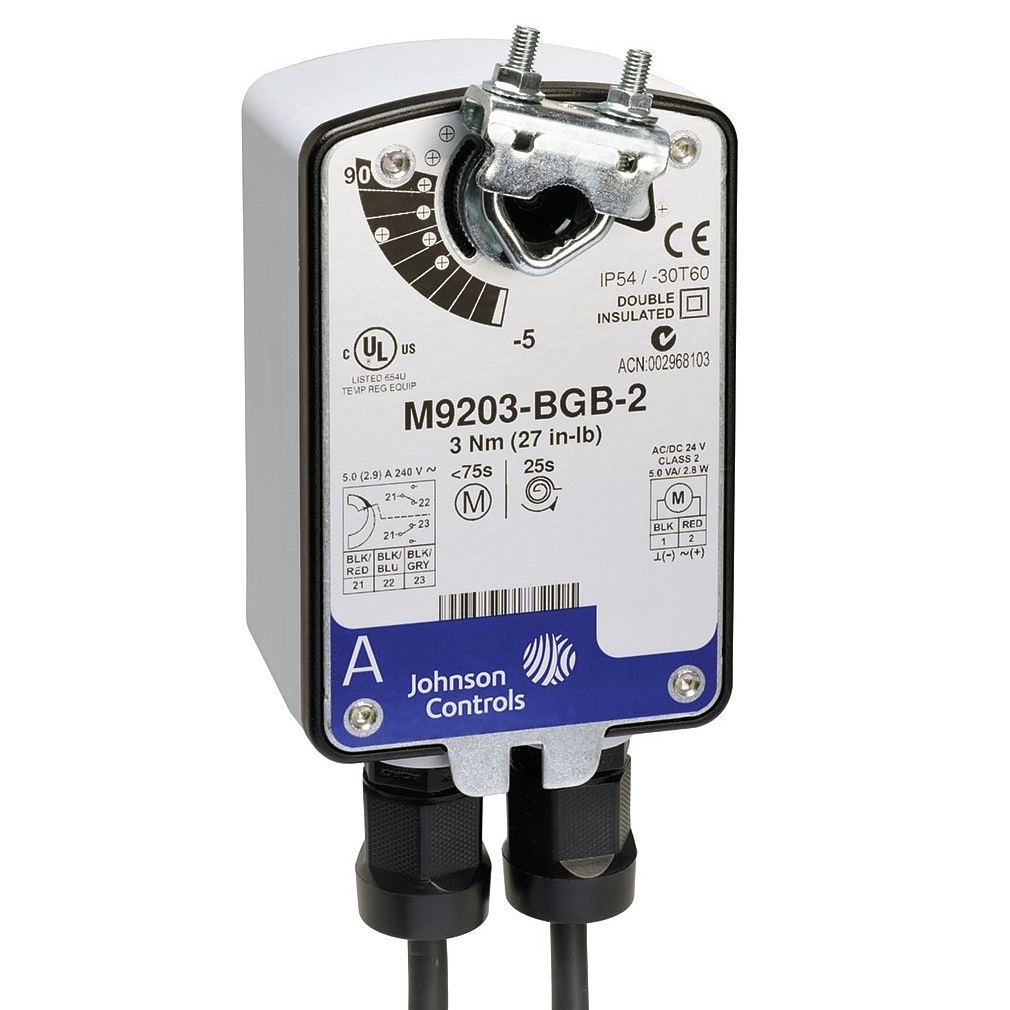

Johnson Controls M9203-602
  • Johnson Controls M9203-602

Johnson Controls M9203-602

Электрический пружинный возвратный привод

Артикул: M9203-602
Наличие: Есть в наличии
1098.0 1098 руб
добавить к сравнению перейти к сравнению
  • Описание

Johnson Controls M9203-602


Категория: Запасные части и аксессуары ОВК
M9203-602 REPLACEMENT

3 Н*м

Привод Johnson Controls серии M9203 обеспечивает крутящий момент 3 Н·м. Встроенный вспомогательный линейный выключатель в моделях M9203-xxB-1(Z) сигнализирует о достижении крайнего положения, а также может использоваться для ограничения угла поворота.

Угол поворота составляет 95°. Градуированная шкала (от -5° до 90°) и индикатор положения обеспечивают наглядность отображения поворота. При сбое электропитания механическая система с возвратной пружиной создает на заслонке номинальный крутящий момент, возвращая клапан в исходное положение.

Варианты приводов серии М9208:

  • - двухпозиционное (ON/OFF) регулирование, электропитание 24 V AC/DC или 100–240 VAC;
  • - двухпозиционное (ON/OFF) и трехпозиционное регулирование, электропитание 24 V;
  • - пропорциональное регулирование, электропитание 24 V AC/DC, управляющий сигнал 0 (2)–10 В/0 (4)–20 мА.



Характеристики

  • - Номинальный крутящий момент 3 Н·м.
  • - Непосредственная установка на заслонку.
  • - Двухсторонний монтаж.
  • - Электронный датчик останова.
  • - Двойная изоляция.
  • - Бесщеточный электродвигатель постоянного тока с микропроцессорным управлением (в моделях -AGx и -GGx).
  • - Внешний переключатель режимов (в моделях -AGx и -GGx).
  • - Кабели с цветовой индикацией и нумерацией жил.
  • - Дополнительный встроенный вспомогательный выключатель.
  • - Ручное управление (в приводах с пропорциональным регулированием).
  • - Производство в соответствии со стандартом ISO 9001.

Обзор модификаций

M9000-321 Защитный комплект при установке на заслонку для электроприводов с возвратной пружиной серий M9203 и M9208 (1 шт. в упаковке)
M9000-341 Защитный комплект для установки электроприводов серий M(VA)9104, M(VA)9203 и M(VA)9208 на шаровые клапаны серии VG1000 (1 шт. в упаковке)
M9000-400 Комплект адаптера рычажного механизма промежуточного вала (1 шт. в упаковке)
M9000-560 Комплект рычажного механизма для установки приводов серий M9203 и M9208 на клапаны серии VG1000 (1 шт. в упаковке)
M9000-561 Тепловой экран рычажного механизма М9000-560 для эксплуатации электроприводов с возвратной пружиной серий M(VA)9104, M(VA)9203 и M(VA)9208 на
линиях пара низкого давления
M9000-604 Съемная коленчатая рукоятка ручного управления для электроприводов с возвратной пружиной серий M9203, M9208, M9210, and M9220 (5 шт. в упаковке)
M9000-606 Индикатор положения для установки на заслонки (5 шт. в упаковке)
M9000-607 Индикатор положения штока для шаровых клапанов серии VG1000 (5 шт. в упаковке)
M9203-100 Комплект для удаленного монтажа с шатуном (1 шт. в упаковке)
M9203-110 Универсальный монтажный комплект без шатуна (1 шт. в упаковке)
M9203-115 Универсальный монтажный комплект с шатуном (1 шт. в упаковке)
M9203-150 Шатун (1 шт. в упаковке)
M9203-250 Комплект для удаленного монтажа с шатуном и рычажным механизмом для установки на заслонки серии D1300 (1 шт. в упаковке)
M9203-601 Стандартный съемный монтажный комплект (с блокирующим фиксатором) для монтажа электроприводов с возвратной пружиной серии M9203 (1 шт. в
упаковке)
M9203-602 Съемный блокирующий фиксатор для электроприводов с возвратной пружиной серии М9203 (5 шт. в упаковке)
M9203-603 Комплект регулируемых концевых ограничителей для электроприводов с возвратной пружиной серии М9203 (1 шт. в упаковке)



Описание Johnson Controls M9203-602.pdf
