Johnson Controls M9203-150

Категория: Запасные части и аксессуары ОВК
M9203-150 CRANK ARM KIT

Артикул: M9203-150

Наличие: Есть в наличии

Описание

Johnson Controls M9203-150

Категория: Запасные части и аксессуары ОВК
M9203-150 CRANK ARM KIT

3 Н*м

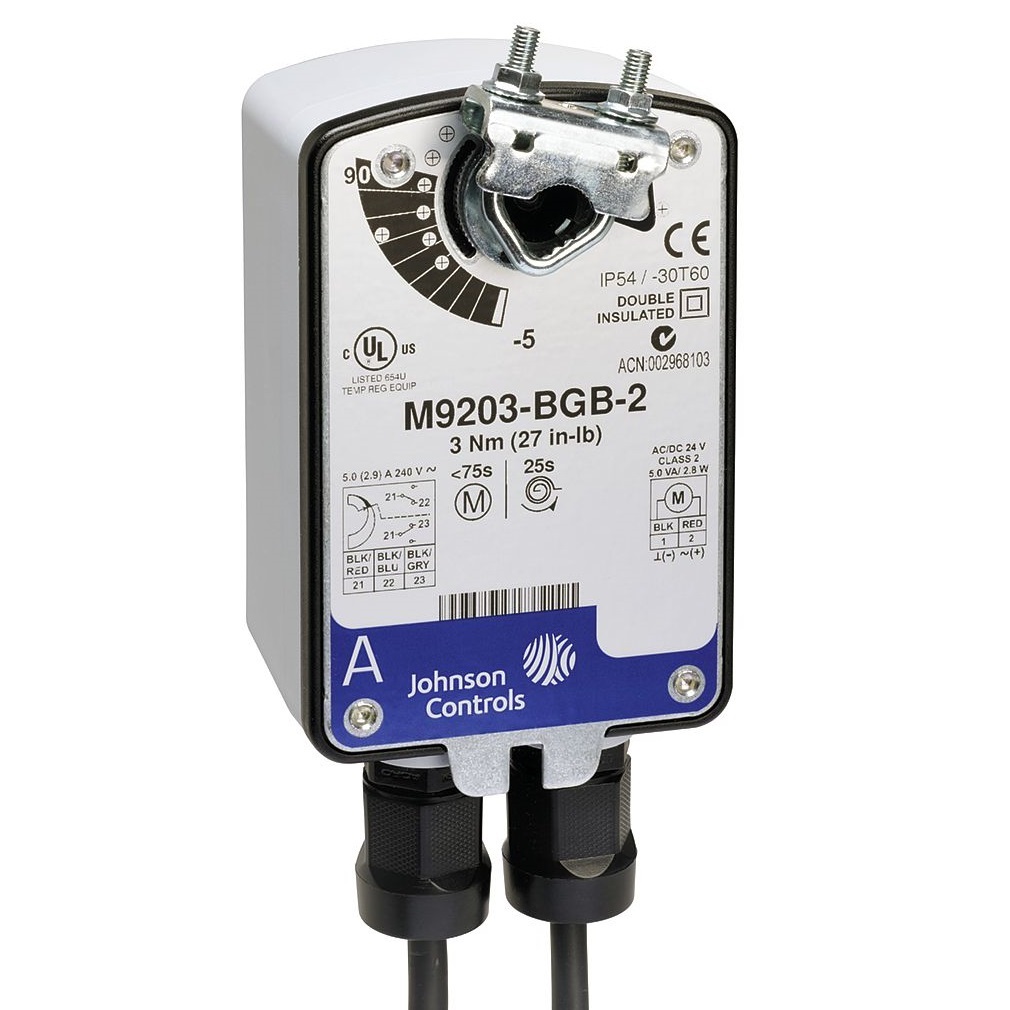

Привод Johnson Controls серии M9203 обеспечивает крутящий момент 3 Н·м. Встроенный вспомогательный линейный выключатель в моделях M9203-xxB-1(Z) сигнализирует о достижении крайнего положения, а также может использоваться для ограничения угла поворота.

Угол поворота составляет 95°. Градуированная шкала (от -5° до 90°) и индикатор положения обеспечивают наглядность отображения поворота. При сбое электропитания механическая система с возвратной пружиной создает на заслонке номинальный крутящий момент, возвращая клапан в исходное положение.

Варианты приводов серии М9208:

- двухпозиционное (ON/OFF) регулирование, электропитание 24 V AC/DC или 100–240 VAC;
- двухпозиционное (ON/OFF) и трехпозиционное регулирование, электропитание 24 V;
- пропорциональное регулирование, электропитание 24 V AC/DC, управляющий сигнал 0 (2)–10 В/0 (4)–20 мА.

Характеристики

- Номинальный крутящий момент 3 Н·м.
- Непосредственная установка на заслонку.
- Двухсторонний монтаж.
- Электронный датчик останова.
- Двойная изоляция.
- Бесщеточный электродвигатель постоянного тока с микропроцессорным управлением (в моделях -AGx и -GGx).
- Внешний переключатель режимов (в моделях -AGx и -GGx).
- Кабели с цветовой индикацией и нумерацией жил.
- Дополнительный встроенный вспомогательный выключатель.
- Ручное управление (в приводах с пропорциональным регулированием).
- Производство в соответствии со стандартом ISO 9001.

Обзор модификаций

M9000-321	Защитный комплект при установке на заслонку для электроприводов с возвратной пружиной серий M9203 и M9208 (1 шт. в упаковке)
M9000-341	Защитный комплект для установки электроприводов серий M(VA)9104, M(VA)9203 и M(VA)9208 на шаровые клапаны серии VG1000 (1 шт. в упаковке)
M9000-400	Комплект адаптера рычажного механизма промежуточного вала (1 шт. в упаковке)
M9000-560	Комплект рычажного механизма для установки приводов серий M9203 и M9208 на клапаны серии VG1000 (1 шт. в упаковке)
M9000-561	Тепловой экран рычажного механизма М9000-560 для эксплуатации электроприводов с возвратной пружиной серий M(VA)9104, M(VA)9203 и M(VA)9208 на линиях пара низкого давления
M9000-604	Съемная коленчатая рукоятка ручного управления для электроприводов с возвратной пружиной серий M9203, M9208, M9210, and M9220 (5 шт. в упаковке)
M9000-606	Индикатор положения для установки на заслонки (5 шт. в упаковке)
M9000-607	Индикатор положения штока для шаровых клапанов серии VG1000 (5 шт. в упаковке)
M9203-100	Комплект для удаленного монтажа с шатуном (1 шт. в упаковке)
M9203-110	Универсальный монтажный комплект без шатуна (1 шт. в упаковке)
M9203-115	Универсальный монтажный комплект с шатуном (1 шт. в упаковке)
M9203-150	Шатун (1 шт. в упаковке)
M9203-250	Комплект для удаленного монтажа с шатуном и рычажным механизмом для установки на заслонки серии D1300 (1 шт. в упаковке)
M9203-601	Стандартный съемный монтажный комплект (с блокирующим фиксатором) для монтажа электроприводов с возвратной пружиной серии M9203 (1 шт. в упаковке)
M9203-602	Съемный блокирующий фиксатор для электроприводов с возвратной пружиной серии М9203 (5 шт. в упаковке)
M9203-603	Комплект регулируемых концевых ограничителей для электроприводов с возвратной пружиной серии М9203 (1 шт. в упаковке)
